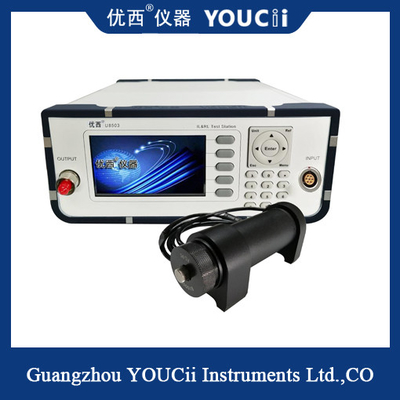

U8503 +U82021挿入したり/リターン・ロスのメートルおよび力メートルはリターン・ロス、挿入損失および力の便利な測定のための密集した、直接表示器械である。単一の出力ポートによって、メートルは繊維ケーブルのジャンパーの製造業者にとって非常に使いやすく、理想的である。

U8503+U82021は光源の外面による挿入したり/リターン・ロスのメートルある。出力ポートのFC/APCの超低い背部反射のコネクターの統合は雑種のジャンパーの使用をリターン・ロスの測定の範囲を妥協しないでさまざまなコネクターのタイプとの測定を収容する可能にする。テスト（DUT）の下の装置がジャンパーおよびDUTの出力に終わる接続される場合、DUTのリターン・ロスは表示される。

指定

リターン・ロスは何であるか。

光ファイバー信号が光学装置の部品を（光ファイバーのコネクターのような）書き入れるか、または去る場合、不連続およびインピーダンス不適当な組み合わせは反映されるか、またはエコーされるで、反映されて起因するか、または信号の電源切れを戻した、すなわち、リターン・ロス、リターン・ロス（RL）を。挿入損失はオプティカル リンクが構成のアクセスに出会うときリターン・ロスは反映された信号の損失の価値の測定であるがオプティカル リンクが損失に出会うとき生じる信号の価値の測定である。

計算の方式:RL=-10 lg （P0/P1）、P0は反映された光学力、P1を示す入力光学示す。

リターン・ロスの価値はdBに-15から-60 dBまで及んでいて典型的な指定がよりよいのより大きいリターン・ロスの価値表現され、通常否定的、従って。業界標準に従って、超PCの磨かれた繊維光学のコネクターのリターン・ロスは50dBより大きくべきで磨かれる斜めのリターン・ロスは通常60dBより大きい。PCのタイプは40dBより大きくなければならない。マルチモード・ファイバのために、典型的なRLの価値は20および40 dBの間にある。
