商品の詳細:
|
| 基準料金: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | デジタル測定システム: | サポート1光学チャネルの測定によっては、3回任意測定が毎秒新たになる |
|---|---|---|---|
| 信号の獲得モード: | 見本抽出する（常態）、封筒、平均 | RMSの騒音: | 0.25mV |
| 制動機システム外的な時計の源: | 100mV、155~2500MHz | 制動機の締切り: | ±1.5V:適応性がある5ms ~100ms |
| ハイライト: | 10G多モード光学オシロスコープ,単一モードの多モード光学オシロスコープ |
||

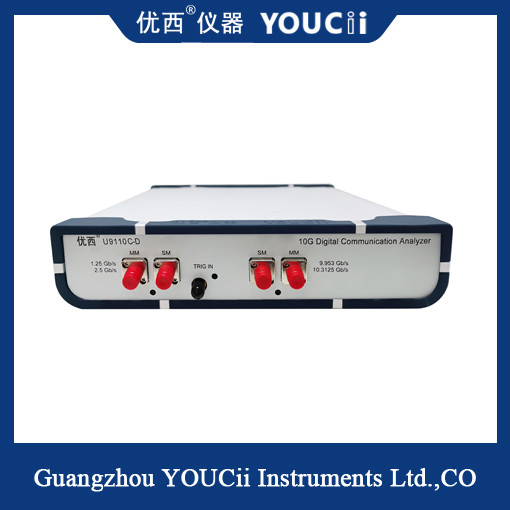

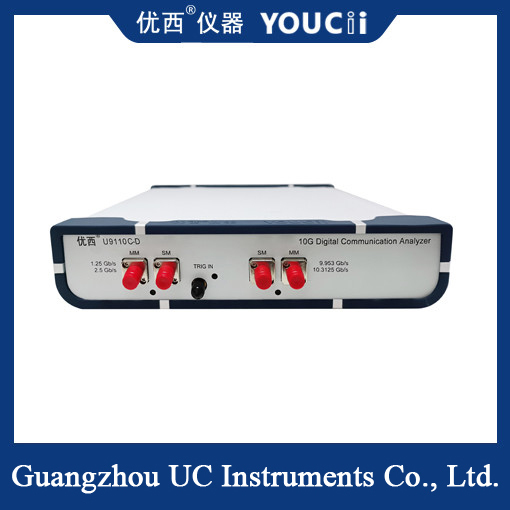

10G フルレート シングルモード/マルチモード オプティカルオシロスコープ
U9110C-Dは10Gフルレートで,シングルモード/マルチモードオプティカルオシロスコープをサポートしており,Uwest Instrumentによってリリースされた最新のデジタル通信分析ソリューションです.光通信機器の製造に理想的な測定ツールです
U9110C-D DCA 測定の結果は,生データだけでなく,時間と振幅のヒストグラム,マスクテスト,統計テストなどです.通信指標のテスト設定のセットを用意し,間隔期間,上昇時間,落ち時間,クロスパーセント,絶滅比,ジッター,振幅測定を含む.SDH/SONET,Gigabit Ethernetのマスクテスト,その他の標準単一コンプライアンステストも含む.
以下は,10G全速率光学眼科医の主な説明と特徴です.
1高速測定: 計器は,一般的な10ギガビットイーサネット (10GbE) および他の高速通信プロトコルを含む10Gbpsフルレート光信号測定をサポートすることができます.
2. 目の地図表示: 光学眼地図は高速サンプリングとデータ処理技術を使用して,光学信号の目の地図を正確に捉え,表示します.目の地図は,開いた目の形状で光信号の伝送品質を表示します.ユーザは,目地図の開口度とジッターの観察によって,信号の安定性と送信性能を評価することができます.
仕様
| モデル | U9110C-D |
| 標準金利 | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
| 測定精度 マスクマージン (マージン) | ±3 % |
| 画像の解像度 | 1024×768 ピクセル |
| デジタル測定システム | サポート 1 オプティカルチャネル測定,リフレッシュオプション測定 毎秒3回 |
| 信号取得モード | サンプリング (普通) 範囲 平均 |
| RMS騒音 | 0.25mV |
| サンプリングチャネル数 | 4: 10G低速シングルモード/マルチモード,10G高速シングルモード/マルチモード |
| 垂直システム変換時間 | サンプリングチャネルの数によって |
| 垂直解像度 | 14ビット |
| RMS 騒音 (最大) | 0.5mV |
| 水平系 波形拡大と拡大縮小 観測時間ベース | 0.5ps/divから1ms/div |
| 時間間隔精度 (ジッターモード) | 0.25ps |
| トリガーシステム 外部クロックソース | 100mV,155~2500MHz |
| トリガーレベル範囲 | ±1.0V |
| トリガー入力範囲 | ±1.5V |
| トリガーカットオフ | ±1.5V:5ms~100ms 適応性 |
| 通信,ネットワーク管理インターフェース | RJ45; 10/100Mbps イーサネットをサポート |
| 電源 (外部電源アダプター) | 50Hz,5V,3A,6W |
| 環境温度,相対湿度 操作 | 温度は20~50°C 湿度は20%~80% |
| 保存 | 温度-40°Cから+85°C湿度5%から90% |
| サイズ 体重 | 235W×55H×255L (mm),<2Kg |
