商品の詳細:
|
| 口径測定の波長: | 1270 / 1286/1290/1295/1300/1305/1310/1330/1510/1530/1550/1570のnm | 繊維の種類: | 9/125のum単一モード |
|---|---|---|---|
| 減少の正確さ: | ≤の± 0.1 dB （0 | 25 dB） ≤の± 0.02 dB （0 |電力制御を用いる25 dB） | モニターPMの時の平均: | 1~1000ms |
| 減少の転移の速度: | 0.1 | 50 dB/s | 操作温度: | 0~ +40 ℃ |
| ハイライト: | 光学的に制御の光学減衰器,8つのチャネルの光学的に制御の光学減衰器 |
||

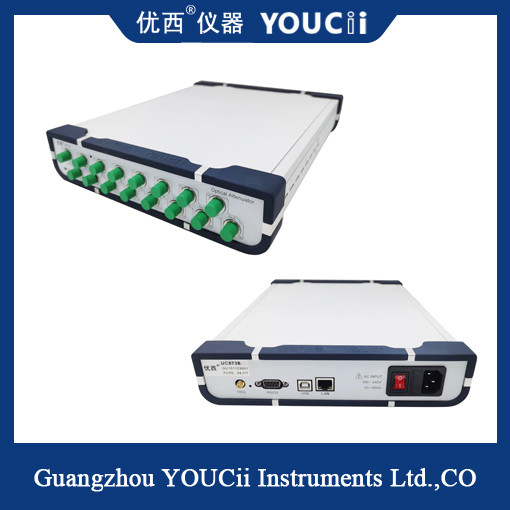

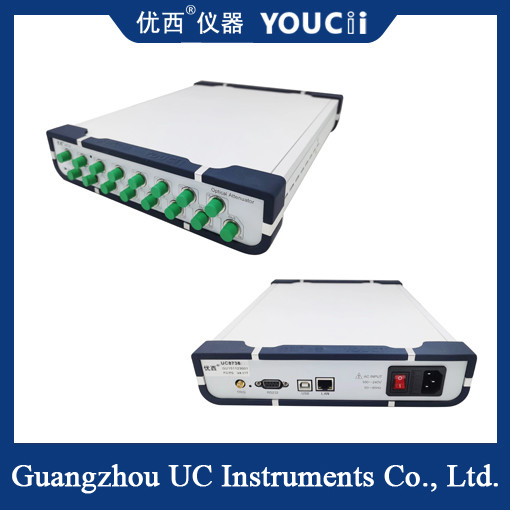

4/8チャンネル 光学制御光減衰器 複数台のカスケード接続が可能
光トランシーバ試験
光トランシーバモジュールの多チャンネルエラー測定において、並列データ測定を実現;
光受信モジュールの感度測定において、並列、高速、かつ正確な光パワー入力を提供;
光パワー制御安定時間100ms、試験効率を大幅に向上。
光ネットワークの統合試験
ネットワーク機器の統合および試験時に、ネットワーク伝送性能とネットワーク管理を試験。
特徴
減衰と光パワーの高速かつ正確な設定、設定時間：100ms
マルチチャンネル減衰器は同時に設定され、複数のポートが同時に測定されるため、測定時間を大幅に節約。
内蔵の高精度OPMは、安定性と精度を保証。
シンプルで直感的なグラフィカルユーザーインターフェース、マルチチャンネルデータプレビュー、テストステータスが一目でわかる。
機器の特性:
△光減衰と光パワー出力を迅速かつ正確に設定できます。光パワー制御安定時間は200ms未満です。
△マルチチャンネル減衰器は同時に設定され、複数のポートが同時に測定されるため、測定時間を大幅に節約できます。
△内蔵の高精度光パワーメータは、パワーモニタリングの安定性と精度を保証します。
△小型、コンパクトな構造、簡単な操作、直感的なグラフィカルユーザーインターフェース、マルチチャンネルデータプレビュー、テストステータスが一目でわかる。
仕様
| モデル番号 | U8734 4Ch. | U8738 8Ch. |
| 減衰範囲 | 0~40 dB | |
| 校正波長 |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm |
|
| 挿入損失 | ≤1.5 dB | |
| ファイバータイプ | 9/125 um シングルモード | |
| コネクタタイプ | FC/UPC コネクタ | |
| 減衰精度 |
≤ ± 0.1 dB (0 ~ 25 dB), ≤ ± 0.02 dB (パワー制御による) |
|
| 再現性 | ≤ ±0.02 dB | |
| モニターPMの平均時間 | 1~1000ms | |
| 安定時間 | 100ms | |
| 減衰遷移速度 | 0.1 ~ 50 dB/s | |
| リターンロス | > 45 dB | |
| 最大安全入力電力 | +20dBm | |
| 通信インターフェース | RS232、USB、RJ45 PCによる制御 | |
| 再校正期間 | 2年 | |
| 動作温度 | 0～+40℃ | |
| 保管温度 | -30～+80℃ | |
| 電源 | 100～240 V | |
| 寸法 | 幅235mm、高さ55mm、奥行き320mm | |
| 重量 | 3.0 kg | |
