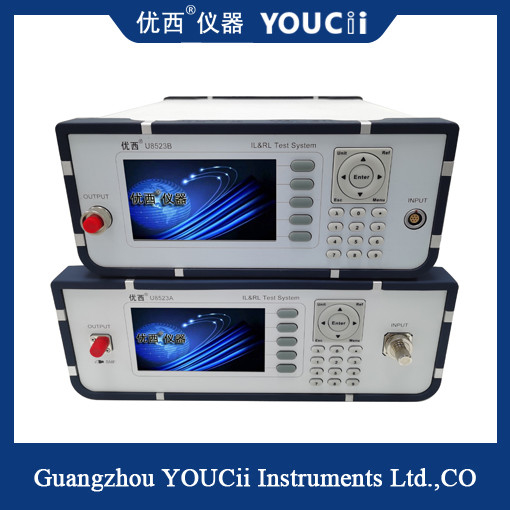

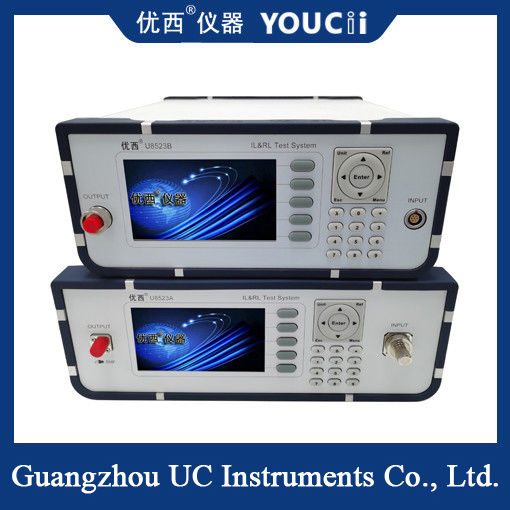

U8523Aは1310/1550のnmの二重光源の背部反射器/力メートル直接卓上、LCDスクリーンの表示、光学力の器械の損失、挿入損失および直接測定を測定する単一の光源の出口である。それは光ファイバーおよびケーブルの光通信の部品、システムおよびコネクターの測定のために適している。

U8523Aにシャーシで作り付け1310nm/1550nm波長の光源および作り付けの調査U88201板がある。FC/APCの超低い背部反射のコネクターは出力ポートで統合され、リターン・ロスの測定の範囲に影響を与えないでさまざまなコネクターのタイプの測定を収容するのに雑種のジャンパーが使用することができる。テスト（DUT）の下の装置がジャンパーDUTの出力ターミナルに接続されるとき、テストの下の装置のリターン・ロスは表示される。

指定

リターン・ロスは何であるか。

光ファイバー信号が光学装置の部品を（光ファイバーのコネクターのような）書き入れるか、または去る場合、不連続およびインピーダンス不適当な組み合わせは反映されるか、またはエコーされるで、反映されて起因するか、または信号の電源切れを戻した、すなわち、リターン・ロス、リターン・ロス（RL）を。挿入損失はオプティカル リンクが構成のアクセスに出会うときリターン・ロスは反映された信号の損失の価値の測定であるがオプティカル リンクが損失に出会うとき生じる信号の価値の測定である。

計算の方式:RL=-10 lg （P0/P1）、P0は反映された光学力、P1を示す入力光学示す。

リターン・ロスの価値はdBに-15から-60 dBまで及んでいて典型的な指定がよりよいのより大きいリターン・ロスの価値表現され、通常否定的、従って。業界標準に従って、超PCの磨かれた繊維光学のコネクターのリターン・ロスは50dBより大きくべきで磨かれる斜めのリターン・ロスは通常60dBより大きい。PCのタイプは40dBより大きくなければならない。マルチモード・ファイバのために、典型的なRLの価値は20および40 dBの間にある。
