商品の詳細:
|
| 目グラフ交差をデータ出力: | 50~54% | 実用温度: | 10~50°C |
|---|---|---|---|
| クロック出力: | 100~156.25MHz | パターン逆転: | 送信し、受電端にサポート信号の逆転 |
| コード タイプ: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 | 上向きおよび下降の時間（20%に80%）: | 18~23ps |
| ハイライト: | 10Gデータ誤り伝達テスター,バートのデータ誤り伝達テスター |
||

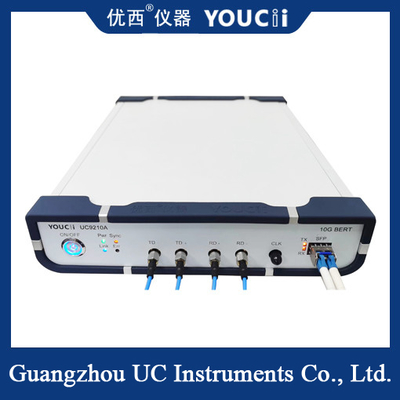

データ誤り伝達テスターのエラー解析および検出の欠陥のテスター バート
10G標準スピードの光学オシロスコープは（10G標準スピードの光学オシロスコープ） 10Gbps標準スピードの光シグナルの測定のために設計されている器械である。光ファイバーの通信システムの高い比率の光シグナルの伝送品質および時間領域の特徴を評価することを使用する。
次は10G標準スピードの光学ophthalmographの主要な記述そして特徴である:
1. 高い比率の測定:器械は10Gbps共通の10ギガビットのイーサネット（10GbE）および他の高い比率の通信プロトコルを含む標準スピードの光シグナルの測定を、支えることができる。
2. 目の地図の表示:光学目の地図は高速見本抽出および正確に光シグナルの目の地図を捕獲し、表示するのにデータ処理技術を使用する。目の地図は開いた目の形の光シグナルの伝送品質を表示する。ユーザーは目の地図の開始程度そしてジッターの観察によって信号の安定性および伝達性能を評価できる。
3. 高精度の測定:10G標準スピードの光学視力検査表は高精度の時計を正確なタイミングの測定およびジッターの分析を提供できる試しの技術採用し。それはピーク間のジッター、根の不偏分散のジッター、等のような目の地図の主変数を、測定し、分析できる。
1つのSFP光学チャネルおよび1の電気チャネル、2つのチャネル同期入出力、エラー・コードのテストは独立する。
連続的なエラー検出およびタイミングのエラー検出のためのサポート。
11.7Gbpsまで622Mから標準スピードサポート;
サポート コード タイプ:PRBS7/PRBS 9/PRBS 15/PRBS 23/PRBS 31
| いいえ。 |
変数 |
最低 |
典型的 |
最高 |
単位 |
| 1 |
データ転送速度 |
0.622 | 0.622 1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5、9.953、10.00、10.3125、10.52、10.709、11.09、11.32 11.7 | 11.7 | Gbps |
| 2 |
コード タイプ |
PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 | |||
| 3 |
上向きおよび下降の時間 （20%から80%） |
18 | 23 | ps | |
| 4 |
パターン逆転 |
送信し、受電端にサポート信号の逆転 |
|||
| 5 |
信号の出力広さ（片端接地） |
200 | 800 | 1000 | mV |
| 6 |
データ出力のジッター（RMS） |
1.5 （10.3125G羽毛） | ps | ||
| 7 |
データ入出力インターフェイス |
、ACカップリング差動、50オームのインピーダンス、SMA |
|||
| 8 |
クロック出力 |
100 | 156.25 | 156.25 | MHz |
| 9 |
入力感受性をデータ信号（片端接地） |
0.1 | Vpp |
