商品の詳細:
|
| データ転送速度の範囲: | 25~35のGbps/Gbaud | 波長範囲（単一モード）: | 1250~1650nm |
|---|---|---|---|
| 光学入力範囲: | -15~5dBm | CMLの時計の差動出力広さ: | 200~800 mVpp |
| 任意のクロック出力のジッター: | 300~800 fs | 電源電圧（外部電源の入力電圧）: | 4~5.5V |
| ハイライト: | 光学オシロスコープPAM4,32GBaud光学オシロスコープ |
||

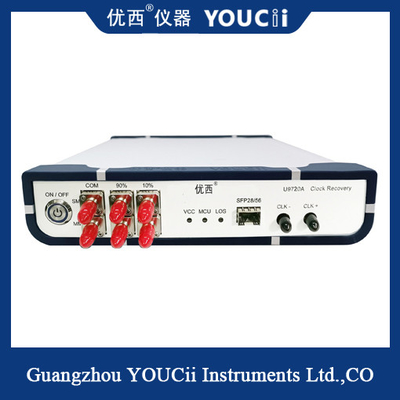

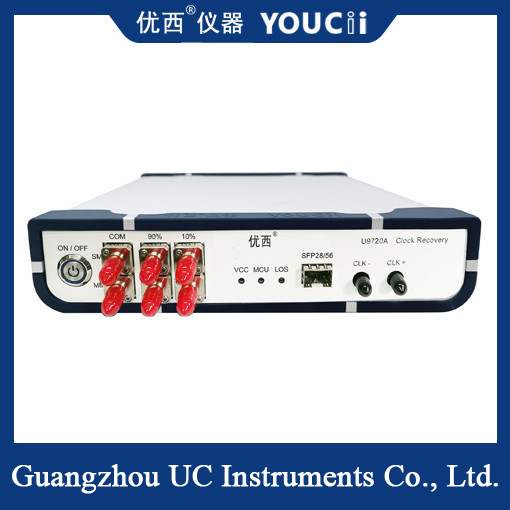

U9720A 32Gbaud PAM4 CDR PON/BOB テストは 25GBaud～32GBaud をサポート
U9720B CDR (Clock Recovery Module) は、主にクロックトリガーなしのテスト環境でクロックリカバリ信号を提供するために使用され、サンプリングオシロスコープを使用してデバイスの光アイダイアグラムをテストできるようにします。一般的な用途は、光ネットワーク機器または PON アプリケーションの BOB 製品のテストです。測光デバイス自体には周波数分割クロック出力がないため、光アイダイアグラムをテストする際にサンプリングオシロスコープをトリガーするためにクロック信号を回復する必要があります。
U9720B CDR は FC 光インターフェースアダプターを備えており、従来の SFP28/56、SR、LR、および BIDI モジュールの光信号アクセスに適しています。NRZ および PAM4 信号をサポートしています。FC 光インターフェースは光信号を受信し、電気信号に変換します。その後、CDR は電気信号のクロックを抽出し、出力します。クロック信号は主にオシロスコープのトリガー信号として使用されます。
| NO. |
技術指標 |
最大値 |
最小値 |
単位 |
| 1 |
データレート範囲 |
32 | 25 | Gbps/Gbaud |
| 2 | 波長範囲（シングルモード） | 1650 | 1250 | nm |
| 3 |
光入力範囲 |
+5 | -15 | dBm |
| 4 |
クロック復元出力周波数分割比 |
2 / 8 / 32 / 40 | ||
| 5 |
出力電気クロック振幅 |
500（代表値） | mVpp | |
| 6 |
CML クロック差動出力振幅 |
800 | 200 | mVpp |
| 7 |
クロック出力ジッタランダム |
800 | 300 | fs |
| 8 |
クロック周波数（28.1Gbps を例として） |
14.05 | 0.70 | GHz |
| 9 |
内部信号損失検出 (LOS) |
128（過負荷） | 5（感度） | mV |
| 10 |
電源電圧（外部電源入力電圧） |
5.5 | 4 | V |
| 11 |
動作温度 |
70 | 10 | ℃ |
| 12 |
適応モジュールタイプ（NRZ および PAM4 信号をサポート） |
SFP28/56、SR、LR、BIDI | ||
