商品の詳細:
|
| 寸法: | 1U | 形状: | デスクトップ |
|---|---|---|---|
| 範囲: | 155Mb/sへの11Gb/s | 波長範囲: | 800-1600 nm |
| 光学入力範囲: | +3 | -15dBm | オプティカルインターフェース: | を使ってSFP/SFP+スロット（LC/PC） |
| 電気インターフェース: | SMA （3.5mmの女性） | ||
| ハイライト: | デスクトップ波長可変レーザー光源、波長可変レーザー光源 11.3Gbps,Tunable Laser Source 11.3Gbps |
||
155M～11.3Gbps適応レートクロックリカバリCDR 4分周

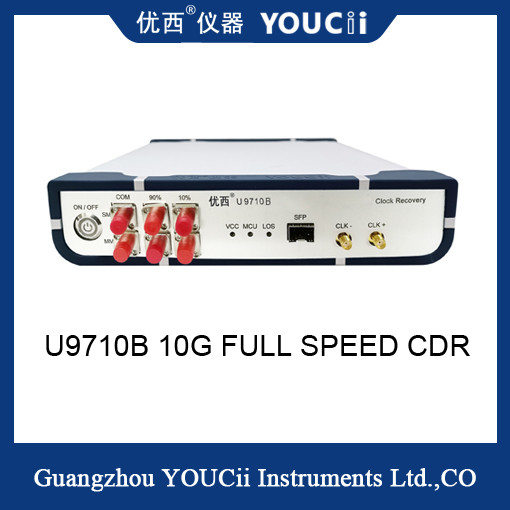

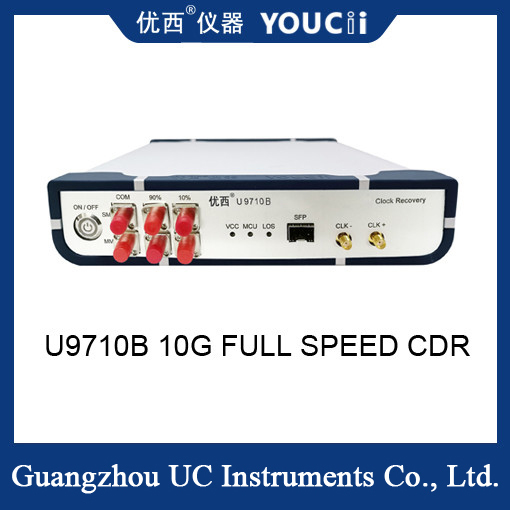

U9710B光/電気クロックリカバリモジュールは、155MBd～11.3GBpsの範囲、10Gフルレート4分周をサポートし、シングルモードおよびマルチモードの光信号および電気信号に対して標準的なクロックリカバリ機能を提供します。
サンプリングオシロスコープで光アイパターンと波形をテストする場合、測定信号と同じソースでトリガーする必要があります。
CDR（クロックリカバリ）モジュールは、主にサンプリングオシロスコープで光アイマップをテストする必要があるが、トリガークロックを提供しないテスト環境で使用されます。典型的なアプリケーションは、光ネットワーク機器のテスト、またはPONアプリケーションのBOB製品用です。これは、測定対象の光機器自体が分周クロック出力を備えていないためです。光アイパターンをテストする際には、サンプリングオシロスコープをトリガーするためにクロック信号を回復する必要があります。
U9710Bクロックリカバリ機器は、適応型、高帯域幅、高スペクトル、高性能、高品質のデータクロックリカバリ機器です。データ信号から同期クロックとデータを抽出して回復できます。光信号入力、電気信号入力、および光信号入力を同時にサポートする3つのモード。
| いいえ | 技術指標 | 最大 | 最小 | 単位 |
| 1 | データレート範囲 | 11.3 | 0.155 | Gbps |
| 2 | 内部信号損失検出(LOS) | 128（過負荷） | 5（感度） | mV |
| 3 | 電源電圧（外部電源入力電圧） | 5.5 | 4 | V |
| 4 | 動作温度 | 85 | -40 | ℃ |
| 5 | クロック立ち上がり時間(OC-192)(20%～80%) | 33.1 | 22.2 | ps |
| 6 | クロック立ち下がり時間(OC-192)(80%～20%) | 33.7 | 23.9 | ps |
| 7 | クロック周波数（10.3125Gbpsレート、2分周） | 2.578 | 2.578 | GHz |
| 8 | 出力ジッタ（10.3125Gbps） | 1（代表値） | ps | |
アプリケーション分野:
光トランシーバモジュールの開発と製造
光デバイス/サブシステムの開発と製造;
システム機器サプライヤーの入荷材料品質検査と生産;
システム機器の設置とトラブルシューティング;
CDRの主なパラメータ:
1. クロックリカバリ範囲：155Mb/s～11Gb/s;
2. 波長範囲：800～1600 nm;
3. 光入力範囲：+3～-15dBm;
4. 出力リカバリ電気クロック（4分周）範囲：38.75MHz～2.78GHz;
5. 出力クロック振幅：ACカップル/ 800mVpp（代表値）;
6. スペクトル比（ユーザーが選択可能）：10%（CDR）-90%（出力）
7. シングルモードおよびマルチモード光信号のクロックリカバリをサポート;
8. 光インターフェースタイプ：SFP/SFP+スロット（LC/PC）;
9. 電気インターフェースタイプ：SMA（3.5mmメス）;
サポートレート:
155Mbitから11.3Gbitまでの任意のレート
1/4クロック出力
