商品の詳細:
|
| データ転送速度の範囲: | 11.3~0.155 Gbps | 内部信号の損失の検出（LOS）: | 128~5 mV |
|---|---|---|---|
| クロック修復の範囲: | 155Mb/sへの11Gb/s | 波長範囲: | 800-1600 nm |
| 出力ジッター（10.3125Gbps）: | 1 （典型的な価値） ps | 動作温度: | 80~-40°C |
| ハイライト: | 10Gbps司令官クロック修復 モジュール,1600nm司令官クロック修復 モジュール |
||

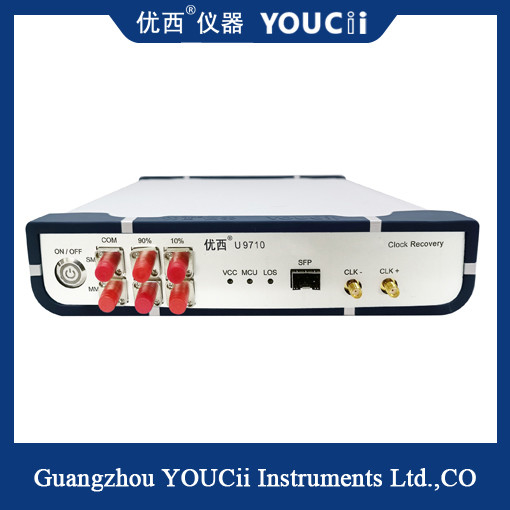

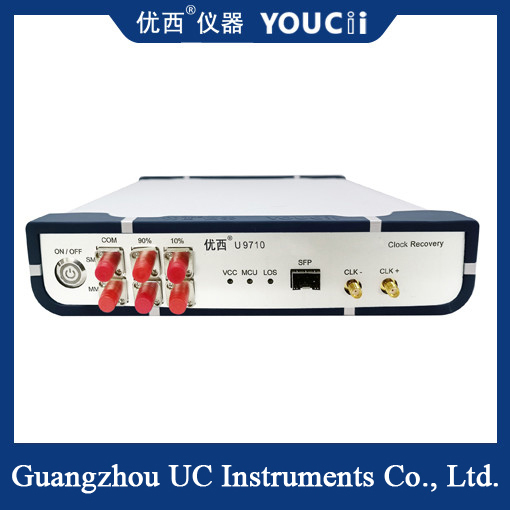

10Gbpsフルレート10Gbps CDRクロックリカバリモジュール 0.155～11.3G
サンプリングオシロスコープで光アイパターンと波形をテストする場合、測定信号と同じソースでトリガーする必要があります。 CDR（クロックリカバリ）モジュールは、主にサンプリングオシロスコープで光アイマップをテストする必要があるが、トリガークロックを提供しないテスト環境で使用されます。典型的な用途は、光ネットワーク機器のテスト、またはPONアプリケーションのBOB製品用です。これは、測定対象の光機器自体に分周クロック出力がないためです。 光アイパターンをテストする際には、サンプリングオシロスコープをトリガーするためにクロック信号を回復する必要があります。
このCDRにはSFP光ポートが装備されており、従来のSFP、SFP+、OLT SFP、およびSFPにカプセル化されたその他の光モジュールに接続できます。光モジュールの受信側のみが必要で、光信号を電気信号に変換し、その後、機器が電気信号のクロックを抽出し出力します。クロック信号は主にオシロスコープのトリガー信号に使用されます。
CDRの主なパラメータ：
1. クロックリカバリ範囲：155Mb/s～11Gb/s;
2. 波長範囲：800～1600 nm;
3. 光入力範囲：+3～-15dBm;
4. 出力リカバリ電気クロック（4分周）範囲：38.75MHz～2.78GHz;
5. 出力クロック振幅：ACカップル/ 800mVpp（標準）;
6. スペクトル比（ユーザーに応じて選択可能）：10%（CDR）-90%（出力）
技術指標
| NO. |
技術指標 |
最大値 |
最小値 |
単位 |
| 1 |
データレート範囲 |
11.3 | 0.155 | Gbps |
| 2 |
内部信号損失検出（LOS） |
128（過負荷） | 5（感度） | mV |
| 3 |
電源電圧（外部電源入力電圧） |
5.5 | 4 | V |
| 4 |
動作温度 |
85 | -40 | ℃ |
| 5 |
クロック立ち上がり時間（OC-192）（20%～80%） |
33.1 | 22.2 | ps |
| 6 |
クロック立ち下がり時間（OC-192）（80%～20%） |
33.7 | 23.9 | ps |
| 7 |
クロック周波数（10.3125Gbpsレート、2分周） |
2.578 | 2.578 | GHz |
| 8 |
出力ジッタ（10.3125Gbps） |
1（標準値） | ps | |
