商品の詳細:
|
| チャネルの数: | 5 （4つの電気港、1つの光学港、ページおよびEDは支えた） | コード タイプ: | PRBS7、PRBS9の、PRBS11の、PRBS13の、PRBS15の、PRBS16の、PRBS23の、PRBS31、ユーザー\ PRBS13Qの、SSPRQの、JP03Aの、JP03Bの。 |
|---|---|---|---|
| 上昇および落下時間（20%に80%）: | 18~23 ps | データ入出力インターフェイス: | 、ACカップリング差動、50オームのインピーダンス、女性2.92mm SMA |
| ハイライト: | PRBS7バートのテスター,4つのチャネルの平行のバートのテスター |
||

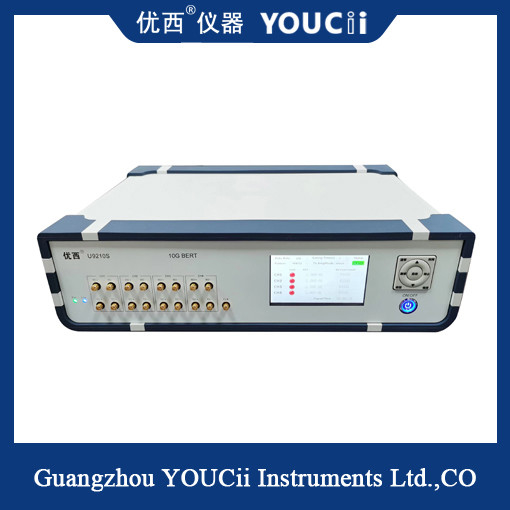

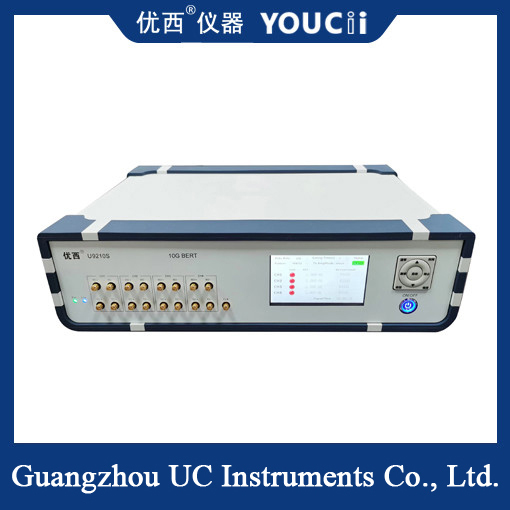

4チャネルの平行テープ表示10G標準スピードの間違いのメートル バート
U9210Sの基本的な特徴:
1. 4チャンネルの平行ページおよびED;単一の終えられたクロック出力。
2. ページおよびEDは0.6144から15.0 Gbpsまで及ぶ37の率ポイントを支える。
3のサポート コード タイプ:PRBS7/PRBS 9/PRBS 15/PRBS 23/PRBS 31。
4つは、連続的なエラー検出およびタイミングの間違いの監視を支える。
5、表示画面と、サポート パネル ボタン操作。
6. コミュニケーション モード:USBは（自由に運転するため）またはUSB com隠れた。
スクリーン インターフェイスは次の通りである（参照だけのために）。
|
器械の名前 |
U9210S | ||||
|
変数 |
最低 |
典型的 |
最高 |
単位 |
|
|
データ転送速度 |
0.6144 | 0.614、0.622、1.25、2.5、5.0、9.953、10.00、10.3125、10.52、11.09、11.32、11.7、12,12.5、14.025、14.5、15等。 | 15.0 | Gbps | |
|
チャネルの数 |
5 （4つの電気港、1つの光学港、ページおよびEDは支えた） |
||||
|
コード タイプ |
PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 | ||||
|
上昇および落下時間（20%に80%） |
18 | 23 | ps | ||
|
パターン逆転 |
送信し、受電端にサポート信号の逆転 |
||||
|
信号の差動出力広さ |
200 | 600 | 1000 | mV | |
|
データ出力のジッター（RMS） |
1.5 （10.3125G下） | ps | |||
|
データ入出力インターフェイス |
、ACカップリング差動、50オームのインピーダンス、SMA |
||||
|
クロック出力 |
100 | 156.25 | 156.25 | MHz | |
|
入力感受性をデータ信号 |
50 | mVpp | |||
|
データ出力の目グラフ横断地点（相違） |
49 | 50 | 54 | % | |
|
USBは応答時間を隠した |
10 | 氏 | |||
|
実用温度 |
10 | 25 | 50 | °C | |
|
作動の電圧（AC） |
180 | 220 | 250 | V | |
