商品の詳細:
|
| 信号の出力広さ（片端接地）: | 200~1000mV | データ出力のジッター（RMS）: | 1.5 （10.3125G） ps |
|---|---|---|---|
| 目グラフ交差をデータ出力: | 50~54% | 動作温度: | 10~50°C |
| 上昇および落下時間（20%に80%）: | 18~23 ps | 入力感受性をデータ信号（片端接地）: | 0.1Vpp |
| ハイライト: | SFPの光学ビット誤りの器械,12のチャネルの光学ビット誤りの器械 |
||

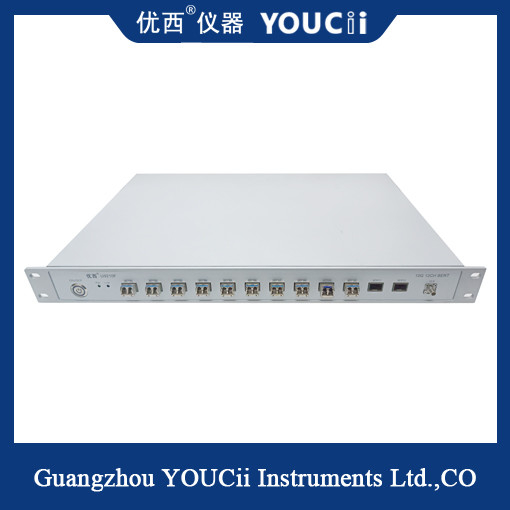

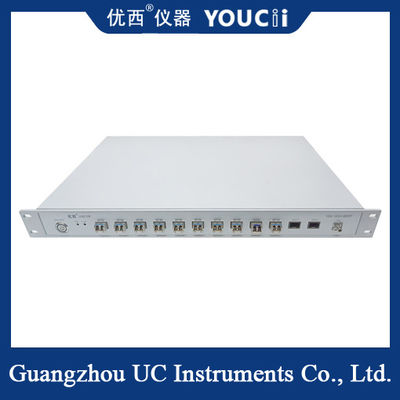

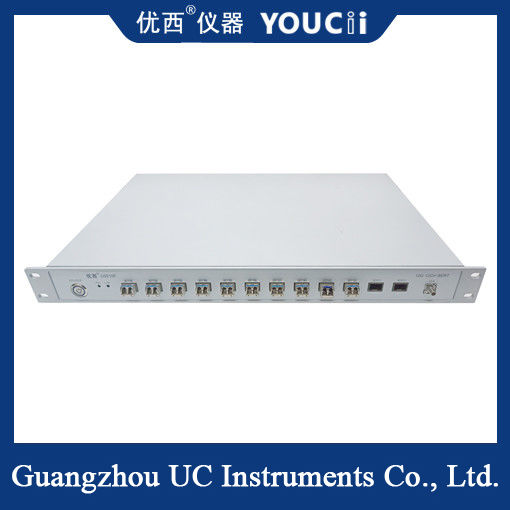

12チャンネルSFP光ビットエラー計測器 連続エラー検出
12チャンネルSFP光ビットエラー計測器 性能特性:
1.U9210F 12チャンネル光チャンネル。
2.連続エラー検出とタイミングエラー検出をサポート。
3.622Mから11.7Gbpsまでのフルレートをサポート；
4.サポートするコードタイプ: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
5.通信モード USB HIDまたはUSB-COM。
12チャンネルSFP光ビットエラー計測器 technicalパラメータ
|
パラメータ |
最小 |
標準 |
最大 |
単位 |
|
|
データレート |
0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | Gbps | |
|
チャンネル数 |
12（12チャンネル光ポート） | ||||
|
コードタイプ |
PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 | ||||
|
立ち上がり時間と立ち下がり時間（20％から80％） |
18 | 23 | ps | ||
|
パターン反転 |
送信側と受信側での信号反転をサポート |
||||
|
信号出力振幅（シングルエンド） |
200 | 800 | 1000 | mV | |
|
データ出力ジッタ（RMS） |
1.5（10.3125G以下） | ps | |||
|
データ入出力インターフェース |
差動、AC結合、50オームインピーダンス、SMA |
||||
|
クロック出力 |
100 | 156.25 | 156.25 | MHz | |
|
データ信号入力感度（シングルエンド） |
0.1 | Vpp | |||
|
データ出力アイグラフ交点 |
50 | 52 | 54 | % | |
|
動作温度 |
10 | 25 | 50 | °C | |
