商品の詳細:
|
| データレート: | 0.622~15Gbps | 上昇および落下時間（20%に80%）: | 18~23 ps |
|---|---|---|---|
| 信号の出力広さ（片端接地）: | 200~1000mV | データ出力のジッター（RMS: | 1.5 （10.3125G） ps |
| 入力感受性をデータ信号（片端接地）: | 0.1Vpp | 動作温度: | 10~50°C |
| ハイライト: | 12チャンネルビットエラー計測器、15Gビットエラー計測器,15G Bit Error Instrument |
||

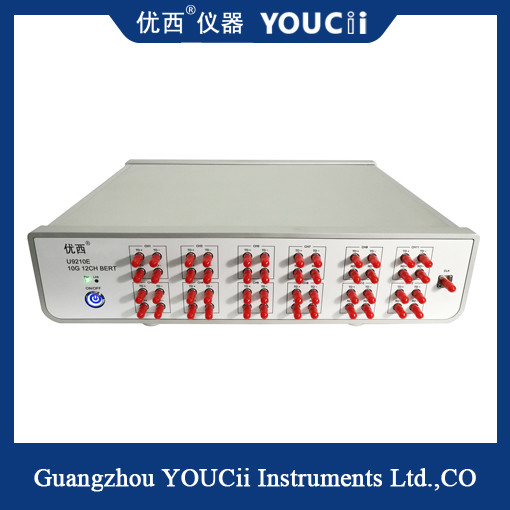

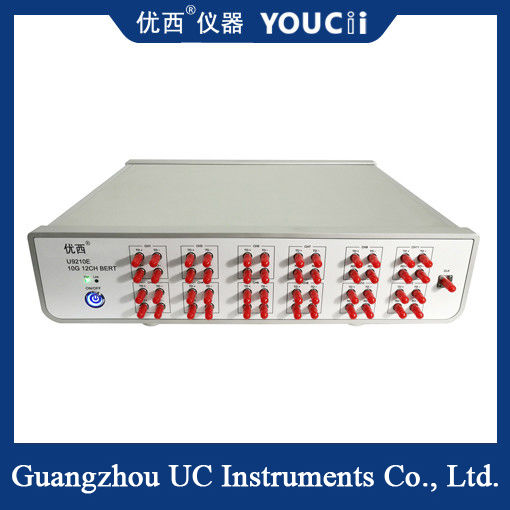

10G 12チャンネルビットエラー計測器 光BERT フルスピード15G
性能特性:
1. 12個の電気チャンネル、すべてのチャンネルが同期入力と出力、エラーコードテストは独立して実行可能。
2. 連続エラー検出とタイミングエラー検出をサポート。
3. フルレート622Mから最大15Gbpsまでをサポート；
4. サポートするコードタイプ：PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31
1チャンネルの低ジッタクロック出力。通信モードUSB HID。
| No. |
パラメータ |
最小 |
標準 |
最大 |
単位 |
| 1 |
データレート |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbps |
| 2 |
コードタイプ |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
立ち上がり時間と立ち下がり時間（20％から80％） |
18 | 23 | ps | |
| 4 |
パターン反転 |
受信端での信号反転をサポート |
|||
| 5 |
信号出力振幅（シングルエンド） |
200 | 800 | 1000 | mV |
| 6 |
データ出力ジッタ（RMS） |
1.5（10.3125G以下） |
ps | ||
| 7 |
データ入出力インターフェース |
差動、AC結合、50オームインピーダンス、SMA |
|||
| 8 |
クロック出力 |
100 | 156.25 | 156.25 | MHz |
| 9 |
データ信号入力感度（シングルエンド） |
0.1 | Vpp | ||
| 10 |
データ出力アイグラフ交差 |
50 | 52 | 54 | % |
| 11 |
動作温度 |
10 | 25 | 50 | °C |
