商品の詳細:
|
| データレート: | 0.622~11.7Gbps | コード タイプ: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| データ出力のジッター（RMS）: | 1.5 （10.3125G） | 入力感受性をデータ信号: | 50mVpp |
| 信号の差動出力広さ: | 200~1000mV | データ出力の目グラフ横断地点（相違）: | 49~52% |
| ハイライト: | 4つのチャネルのバートのテスター,10G標準スピードのバートのテスター |
||

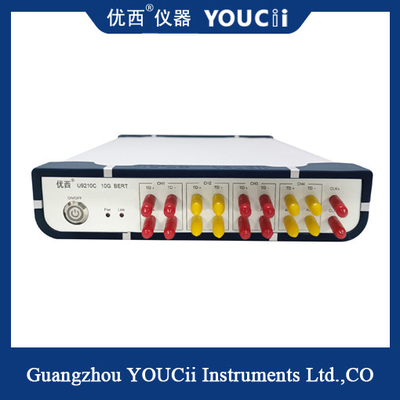

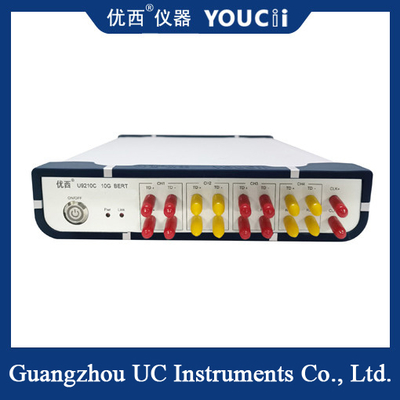

4チャンネル10Gフルレートエラーメーター（0.622～11.7 Gbps）BERT
エラー検出器電気的アイマップの測定：
2.5Gbps
6.25Gbps
10.3125Gbps
U9210C 4チャンネル10Gフルレートエラーメーター 技術仕様：
| No. | パラメータ | 最小 |
標準 |
最大 |
単位 |
| 1 |
データレート |
0.622 | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5、9.953、10.00、10.3125、10.52、10.709、11.09、11.32、11.7 | 11.7 | Gbps |
| 2 |
チャンネル数 |
4（4チャンネル電気ポート、PGおよびEDをサポート） |
|||
| 3 |
コードタイプ |
PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 | |||
| 4 |
立ち上がり時間と立ち下がり時間（20％から80％） |
18 | 23 | ps | |
| 5 |
パターン反転 |
送信端と受信端での信号反転をサポート |
|||
| 6 |
信号差動出力振幅 |
200 | 600 | 1000 | mV |
| 7 |
データ出力ジッタ（RMS） |
1.5（10.3125G） | ps | ||
| 8 |
データ入出力インターフェース |
差動、AC結合、50オームインピーダンス、SMA |
|||
| 9 |
クロック出力 |
100 | 156.25 | 156.25 | MHz |
| 10 |
データ信号入力感度 |
50 | mVpp | ||
| 11 |
データ出力アイグラフ交差点（差） |
49 | 50 | 52 | % |
| 12 |
USB HID応答時間 |
10 | ms | ||
| 13 |
動作温度 |
10 | 25 | 50 | ℃ |
| 14 |
動作電圧（AC） |
180 | 220 | 250 | V |
