商品の詳細:
|
| 操作の波長範囲: | 操作の波長範囲 | リターン・ロスの範囲: | 0~60 dB |
|---|---|---|---|
| 相対的な正確さ–リターン・ロス: | ± 0.4 dB | 絶対の権力の正確さ: | ± 0.2 dB |
| 保管温度: | -30~+80℃ | 重量: | 3.5Kg |
| ハイライト: | 60dB光学リターンロスメーター、多波長光学リターンロスメーター,Multiwavelength Optical Return Loss Meter |
||
2/3/4/5のMultiwavelengthの損失の回復器械の背部反射器

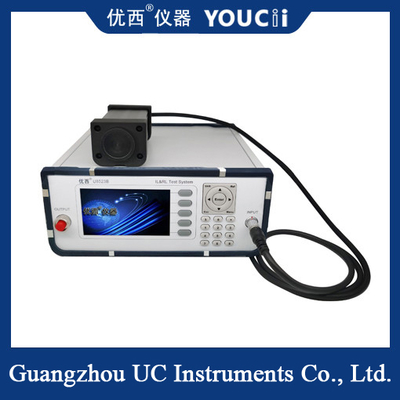

U8523B+U88201は1310/1550のnmの二重光源の背部反射率計/力メートルbenchtop、LCDスクリーン表示、光学力の器械の損失、挿入損失および直接測定を測定する単一の光源の出口である。さまざまな光学装置およびオプティカル リンクの反射の減少を、光ファイバーのコネクターの質測定するのに、使用されて優秀な解決の分野で光通信の部品、システムの、光ファイバーおよびケーブルのプラグの測定を制御するために、適用される。
U8523に1310nm/1550nmの作り付けの光源がある。出力ポートでFC/APCの超低い背部反射のコネクターによって統合されて、雑種のジャンパーがリターン・ロスの測定の範囲に影響を与えないでさまざまなコネクターのタイプの測定を収容するのに使用することができる。テスト（DUT）の下の装置がジャンパーDUTの出力ターミナルに接続されるとき、テストの下の装置のリターン・ロスは表示される。
表示インターフェイス紹介
初期設定インターフェイス
U8523二重光源が損失の器械に再び差し込まれ、動力を与えられる場合、表示画面は下記のように図に示すように検出情報を、ホストの通し番号およびファームウェア版を含んで、表示する:
U8523Bリターン・ロスのメートルの技術仕様:
| モデル# | U8523 |
| センサーの要素 | InGaAs |
| 操作の波長範囲 | 1310 / 1550 nm |
| 出力領域 | + 5 | -70 dBm |
| リターン・ロスの範囲 | 0~60 dB |
| 適用繊維のタイプ | 標準的なSM |
| 相対的な正確さ–リターン・ロス | ± 0.4 dB |
| 絶対の権力の正確さ | ± 0.2 dB |
| 相対的な正確さ–挿入損失 | < 0=""> |
| インターフェイス | RS232 |
| 力 | 100 | 240ボルトAC |
| 操作の温度 | 0~ +40℃ |
| 保管温度 | -30~+80℃ |
| Recalibrationの期間 | 2年 |
| 次元 | 245mm W×105mm H×320mm D |
| 重量 | 3.5 kg |
