商品の詳細:
|
| データレート: | 0.622~11.7Gbps | コード タイプ: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| 信号の出力広さ（片端接地）: | 200~1000mV | 入力感受性をデータ信号（片端接地）: | 0.1Vpp |
| データ出力のジッター（RMS）: | 1.5 （10.3125G） ps | 目グラフ交差をデータ出力: | 50~54% |
| ハイライト: | 15Gバートのテスター,2つのチャネルのバートのテスター |
||

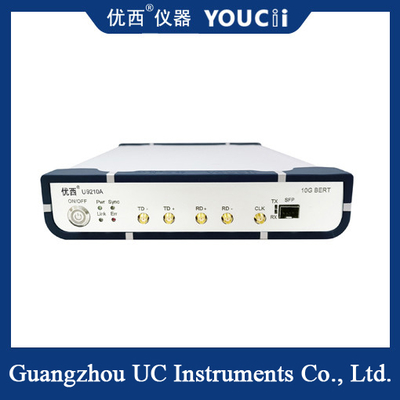

10GフルレートBERT 2チャンネル、1つの電源と1つの光、622M～15G
すべてのUSBデバイスアドレスを自動的に列挙し、USBアドレスを選択して接続ボタンを押すと、現在のデバイスに接続されます。累積BER（ビットエラーレート）：瞬時ビットエラーカウントと経過時間を累積します。累積BER = 瞬時ビットエラーカウント /（経過時間*総ビットカウント）。
-ロック？リアルエラーカウント？経過時間？ロック：Rx lol（同期）はロックまたはアンロックです
リアルエラーカウント：瞬時ビットエラーカウンター
経過時間：累積BER測定の累積時間。
| 番号 |
パラメータ |
最小 |
標準 |
最大 |
単位 |
| 1 |
データレート |
0.622 | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5、9.953、10.00、10.3125、10.52、10.709、11.09、11.32、11.7 | 11.7 | Gbps |
| 2 |
コードタイプ |
PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 | |||
| 3 |
上昇時間と下降時間 （20％から80％） |
18 | 23 | ps | |
| 4 |
パターン反転 |
送信側と受信側での信号反転をサポート |
|||
| 5 |
信号出力振幅（シングルエンド） |
200 | 800 | 1000 | mV |
| 6 |
データ出力ジッタ（RMS） |
1.5（10.3125G以下） | ps | ||
| 7 |
データ入出力インターフェース |
差動、AC結合、50オームインピーダンス、SMA |
|||
| 8 |
クロック出力 |
100 | 156.25 | 156.25 | MHz |
| 9 |
データ信号入力感度（シングルエンド） |
0.1 | Vpp | ||
| 10 |
データ出力アイグラフ交点 |
50 | 52 | 54 | % |
| 11 |
動作温度 |
10 | 25 | 50 | ℃ |
