商品の詳細:
|
| 信号符号化技術モード: | NRZ/PAM4 | コード タイプ: | PRBS7、PRBS9の、PRBS11の、PRBS13の、PRBS15の、PRBS16の、PRBS23の、PRBS31、ユーザー\ PRBS13Qの、SSPRQの、JP03Aの、JP03Bの。 |
|---|---|---|---|
| データ入出力インターフェイス: | 、ACカップリング差動、50オームのインピーダンス、女性2.92mm SMA | パターン逆転: | 受電端に自動信号の逆転 |
| ハイライト: | PRBS7波長可変レーザーの源,8つの方法同期波長可変レーザーの源 |
||

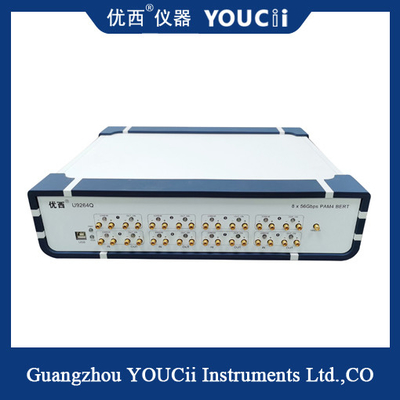

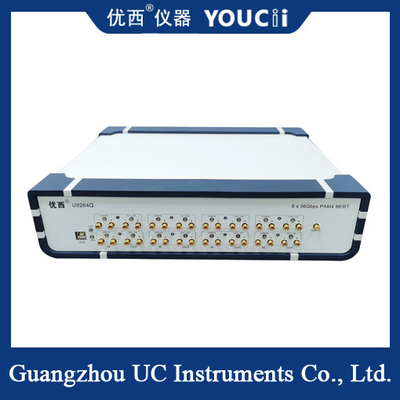

400G PM4 BERTエラーコードテスター 独立または8方向同期テスト
性能特性：
1. 信号符号化モード：NRZおよびPAM4。NRZ信号とPAM4信号を自動的に自由に切り替えることができます。
2. 8チャンネル同期出力。6.144G、10G、40G、100G、200G、400G製品のテストに使用でき、エラーテストは独立または8チャンネル同期テストが可能です。
3. 連続エラー検出とタイミングエラーモニタリングをサポートし、KP4/KR4ハードウェアFEC機能をサポート。
5. クロック周波数はデフォルトで4分周、1/4、1/8、1/16、1/32、1、64、1/128分周をサポート。
6. 通信モード：USB to HID。ドライバは不要です。PC上位コンピュータソフトウェアは、デバイスと通信してビットエラーメーターを設定し、ビットエラー率をテストします。
400G PM4 BERTエラーコード 仕様:
| No. |
パラメータ |
最小 |
標準 |
最大 |
単位 |
| 1 |
信号符号化モード |
NRZ/PAM4 | |||
| 2 |
データレート |
6.144 | 6.144、10.3125、20、25、25.78125、26.5625、28.05 | 28.05 | Gbps |
| 3 |
コードタイプ |
PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31、USER PRBS13Q、SSPRQ、JP03A、JP03B。 | |||
| 4 |
立ち上がり時間と立ち下がり時間(20%～80%) |
14 | 35 | pS | |
| 5 |
パターン反転 |
受信端での自動信号反転 |
|||
| 6 |
信号出力振幅（シングルエンド） |
200 | 800 | 1000 | mV |
| 7 |
25Gデータ出力ジッタ（RMS) |
500 | 700 | fs | |
| 8 |
データ入出力インターフェース |
差動、AC結合、50オームインピーダンス、メス2.92mm SMA |
|||
| 9 |
クロック出力 |
0.2 | 6.64 | 13.28 | GHz |
| 10 |
データ信号入力感度（シングルエンド） |
50 | mVpp | ||
| 11 |
データ出力アイグラフ交差NRZ |
49 | 50 | 52 | % |
| 12 |
PAM4アイハイト（アイハイトあたり） |
80 | 110 | 200 | mV |
| 13 |
PAMアイマップの線形性 |
0.95 | 0.98 | 1 | |
| 14 |
動作温度 |
10 | 25 | 50 | ℃ |
U9264Q 400G FR4 典型的なテストシステム接続図
