商品の詳細:
|
| ハイライト: | 4つのチャネル力の光学メートル,高精度力の光学メートル |
||
|---|---|---|---|

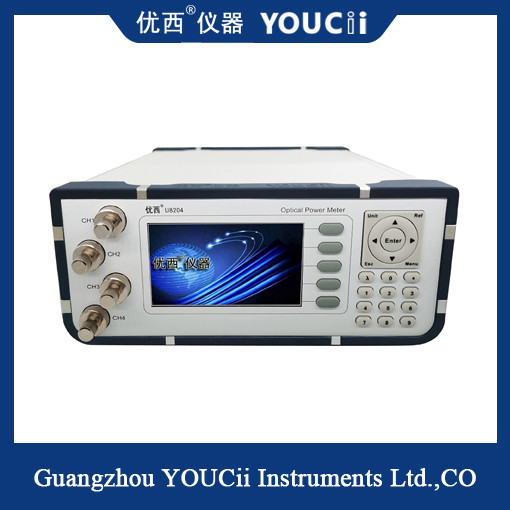

4つのチャネル力の光学メートルの高精度の光学試験装置
裸繊維のジグはU8204 4チャンネルの光学力メートルのために任意である、従ってテストはより便利、速い。大型の高精細度LCDスクリーン表示測定変数、およびパネルのキーは直接操作を非常に簡単にする変数を置くことができる。力メートルは大きい国の測定範囲が、より速い応答の速度および安定性が高いある新しいデータ収集および処理方法を採用する。
ユーザ・インタフェースの記述
1.Displayスクリーン
LCDは2つのチャネルの実時間光学力の測定、働く波長、力の基準値の、および平均時間値を表示する。
2.key
力メートルの器械の制御操作および変数設定はボタンを押すことによって実行される。
3.Optical入力チャネル
プロダクトを購入するときレーザー信号の入力インターフェイス、アダプターは関係顧客が指定する標準的なFC/PCまたはFC/APCのアダプターの選ぶことができる。

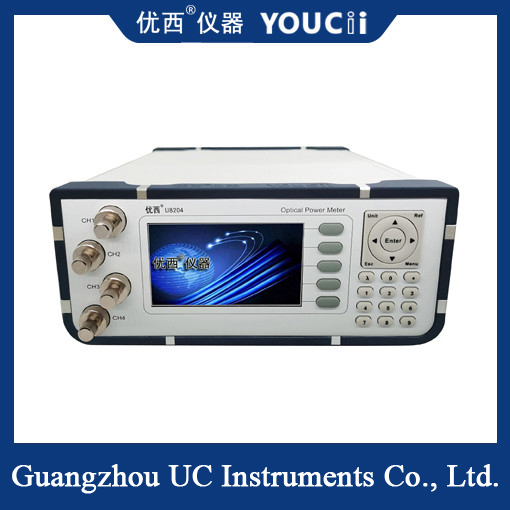

4.Mainエンジンのフロント・パネル
U8204力の光学メートルの指定
| 型号モデル# | U8204 | |||
| チャネルの数 | 4 | |||
| 出力領域 | +10 | -65dBm | |||
| 波長範囲 | 850 | 1700 nm | |||
| 口径測定の波長 | 850/908/1270/1290/1310/1330/1510/1530/1550/1570 nm | |||
| サンプリング周期 | 100私達（10KHz） | |||
| 適用繊維のタイプ | 標準的なSMおよびMMの62.5までumコア サイズ | |||
|
標準状態のAbsoluteUncertainty （正確さ） |
± 4% （1200 nm | 1610 nm） | |||
|
標準状態の相対的な不確実性（正確さ） |
<典型的な0.02 dB | |||
| 直線性（力） | ≤の± 0.06 dB （1200 nm | 1610 nm、0~ -50dBm） | |||
| リターン・ロス | > 40 dB | |||
| 操作の温度 | 0 | +40℃ | |||
| 保管温度 | -30 | +80℃ | |||
| Recalibrationの期間 | 2年 | |||
| 次元 | 245のmm W、105のmm H、320のmm D | |||
| 重量 | 2.0 kg | |||
ユーザーは次の質問をした
いかに光学力を測定するか。
すべての力測定のためのNISTの標準はECPR、または抵抗器の有名な熱する力とライトの熱する力を比較することによって光学力を測定する電気で目盛りを付けられたpyroelectric放射計である。口径測定は850、1300および1550 nmで行われる。
繊維のためのよいdBmは何であるか。
肯定的なdBmは1mwおよび否定的な平均より大きい力を1mwよりより少なく意味する。単モードリンクのためのよいレーザー ソースに出力がのある|繊維につながれる+3から+6 dBm - 2-4mw -。多重モードリンクのためのVCSELは0dBm - 1mwのまわりで力があるべきである。
