商品の詳細:
|
| センサーの要素: | InGaAs | 口径測定の波長: | 850 / 980/1310/1510~1640nm連続的な口径測定 |
|---|---|---|---|
| 標準状態の絶対不確実性（正確さ）: | ± 4% （1200 nm | 1610 nm） | 標準状態の相対的な不確実性（正確さ）: | < 0.02 dBの典型的な価値 |
| 通信インターフェース: | USB | 直線性（力）: | ≤± 0.06dB （1200 | 1610 nm、+ 0 | -60dBm） |
| ハイライト: | USB光学力メートル,60dBM光学力メートル |
||

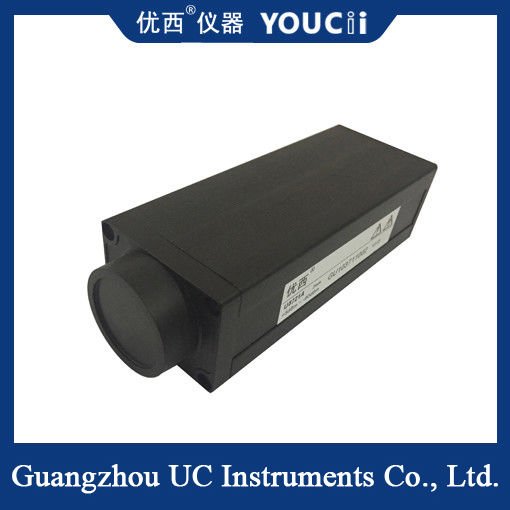

USB光パワーメータープローブ + 5 ~ -80/+ 25 ~ -60dBM
U8721高速光パワーメーターモジュールは、高精度波長分割多重DWDM素子、光導波路格子アレイAWG素子、平面光導波路PLC素子、WSS、OPM、DPSK、光増幅器EDFAなどの一般的な光ファイバー測定アプリケーションで使用できます。他のタイプの広州優希パワーメーターと比較して、U8721は高速サンプリングと小型という特徴があり、マルチチャネル光パワーメーターサンプリングシステムの組み立てに特に適しています。
U8721は、最大85dBのダイナミックレンジ、高低電力測定精度、1KHzのサンプリングレートを備えたUSB光パワーメーターです。
アプリケーション
WDM、GFF、AWG、PLCデバイスのテスト
挿入損失とリターン損失の測定
光ファイバーセンサー、光ファイバーケーブルのテスト
偏波モード分散（PMDおよびPDL偏波依存損失測定
光ファイバー、通信R&Dラボテスト
製品仕様
|
型番 |
U8721A | ||||
| センサー素子 | InGaAs | ||||
| 波長範囲 | 850 ~ 1700 nm | ||||
| 校正波長 | 850 / 980 / 1310 / 1510~1640nm 連続校正 | ||||
| パワーレンジ (dBm) | + 5 ~ -65 | ||||
|
パワーサンプリング周期（レート） |
100 us(10KHz) | ||||
| アプリケーションファイバータイプ | 標準SMおよびMM | ||||
| 光入力インターフェース | ベアファイバージョイントまたはFC/LC/SCアダプターをサポート | ||||
|
絶対 基準条件での不確かさ（精度） |
± 4% (1200 nm ~ 1610 nm) | ||||
|
相対 基準条件での不確かさ（精度） |
＜ 0.02 dB 典型値 | ||||
| 直線性（電力） | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| リターンロス | ＞40 dB | ||||
| 通信インターフェース | USB | ||||
| 校正期間 | 2年 | ||||
| 動作温度 | 0 ~ +40℃ | ||||
| 保管温度 | -30 ~ +80℃ | ||||
| 寸法 | 52mm 高さ、60 mm 幅、150 mm 奥行き | ||||
| 重量 | 1.0 kg | ||||
注記：
説明：U8721Aは主に高速光パワーモニタリングに使用されます。
U8721B感光面PD外部、主に空間光スキャン測定に使用されます。
U8721C高速同期スキャンは、主にDWDM/AWG波長スキャン測定システムで使用されます。
U8721D高速同期スキャン、BNCアナログ出力付き。
