10G 4チャンネルのビット誤りのテスターのバート サポート9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps

10G 4チャンネルビットエラーテスター BERT、10Gbpsの複数のレートをサポート

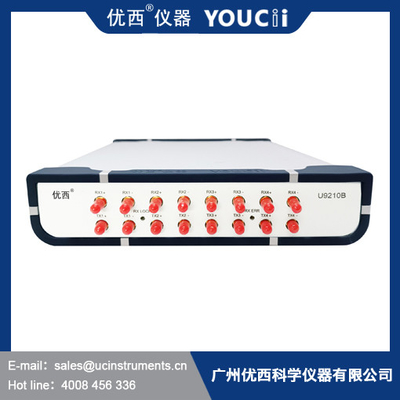

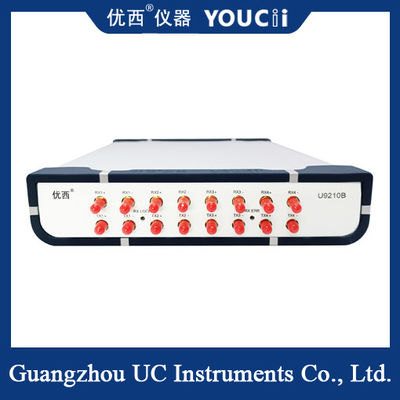

U9210Bシリアルビットエラーテスターは、高速デジタル通信コンポーネントとシステムテスト用に設計された汎用ビットエラーレートテスターです。

シリアルビットエラーテスターは、非常に高いコストパフォーマンスで、最大11.3Gbpsのレートでコードタイプの発生とビットエラー検出の機能を提供します。アナライザーは、ビットエラーテスト用に4つの差動電気ポート（最大11.3Gbps）を提供します。

U9210Bはコンパクトな構造と小型です。USBまたはイーサネット通信インターフェースのサポートにより、自動テスト環境への統合がスムーズになります。

U9210Bシリアルビットエラーテスターの操作インターフェースは、Windows-XP/WIN7/WIN8/WIN10オペレーティングシステムに適しており、PCユーザーの操作とグラフィカル表示インターフェースに基づいており、実験室や生産ラインの作業環境に非常に便利です。次の3つのセットは、12チャンネルのテストインターフェースと重ねて使用されます。

U9210Bシリアルビットエラーテスターの機能

· 9.953Gbpsから11.3Gbpsのコードジェネレーターとエラー検出器

· 入力感度50 mVpp未満

· 高速ビットモード同期

· 直感的なユーザーインターフェースとWindowsオペレーティングシステム

· リモートコントロールコマンドのサポート

標準コード選択:

PRBS7、PRBS9、PRBS15、PRBS23、PRBS31

規格とレートのサポート

9.953Gbps、10.3125Gbps、10.519Gbps、10.702Gbps、11.096Gbps、11.317Gbps

通信/ネットワーク管理インターフェース

電源要件
U9210B 過電圧レベルII規制に準拠しています。動作電圧は100〜240V AC電圧、周波数範囲は48〜66Hz、動作電圧は115V、最大消費電流は230mAです。動作電圧が230Vの場合、最大消費電流は120mAです。
USBポート
USBインターフェースは標準の4芯B型インターフェースで、UC9210BとPCに接続でき、監視ソフトウェアで機器を制御できます。
USB接続ケーブル
USBケーブルの長さは5mを超えてはなりません。それ以外の場合は、サードパーティのUSB周辺機器エクステンダーのみを使用できます。一般的に、最大延長長は50mに達する可能性があります。

重量

2 kg未満

エラーメーターの動作原理

光通信は、低伝送損失、大情報容量、高速伝送速度という利点から、通信技術の中核的な力となりつつあり、光モジュールはますます広く使用されています。伝送速度の加速に伴い、減衰、分散などの問題により、高速光通信システムでビットエラーが発生するため、光モジュールのビットエラー率を正確かつ効果的に測定することが非常に重要です。では、ビットエラーメーターはどのように機能するのでしょうか？

エラーテストの原理

エラーテストの対象は、一般的に指数関数的なワード伝送システムであり、デジタル情報伝送のチャネルと理解できます。エラーテスト構造の基本ブロック図は、コードジェネレーターをテスト対象の入力端に接続し、テスト対象の出力端をエラー検出器に接続することによって形成されます。
