商品の詳細:
|
| センサーの要素: | InGaAs | 出力領域: | + 5 | -70 dBm 0~60 dB |
|---|---|---|---|
| 相対的な正確さ–リターン・ロス: | ± 0.4 dB | 絶対の権力の正確さ: | ± 0.2 dB |
| インターフェイス: | RS232 | 操作の温度: | 0~ +40℃ |
| Recalibrationの期間: | 2年 | 重量: | 3.5 kg |
| ハイライト: | RS232挿入物リターン・ロスのメートル,70dB光学挿入物リターン・ロスのメートル |
||

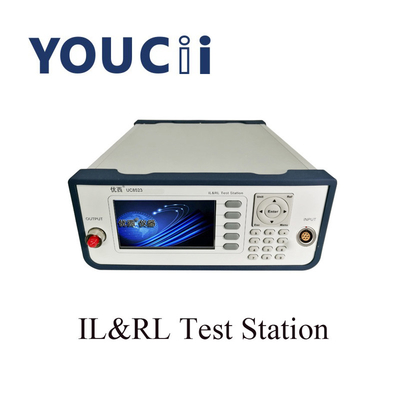

UC8523挿入物リターン・ロスのメートルの光通信の試験装置
指定
| モデル# | UC8523B+UC88201 |
| センサーの要素 | InGaAs |
| 操作の波長範囲 | 1310 / 1550 nm |
| 出力領域 | + 5 | -80 dBm |
| リターン・ロスの範囲 | 0~70 dB |
| 適用繊維のタイプ | 標準的なSM |
| 相対的な正確さ–リターン・ロス | ± 0.4 dB |
| 絶対の権力の正確さ | ± 0.2 dB |
| 相対的な正確さ–挿入損失 | < 0=""> |
| インターフェイス | RS232 |
| 力 | 100 | 240ボルトAC |
| 操作の温度 | 0~ +40℃ |
| 保管温度 | -30~+80℃ |
| Recalibrationの期間 | 2年 |
| 次元 | 245mm W×105mm H×320mm D |
| 重量 | 3.5 kg |
の概観
UC8523Bの二重光源のプラグの損失の器械は光学力の器械のBENCHTOP、液晶表示装置、単一の光源の出口（FC/APCのアダプター）、測定のパワー プラグの損失、背部損失および直接測定である。
器械は光通信の部品のテスト、設置点検、特に軽いケーブルの接続のプラグの測定のために適している。システムはあらゆる2つの固定波長の光源で造ることができる。
ユーザ・インタフェースの記述
ホストのフロント・パネル
光学出力インターフェイスはFC/APCインターフェイスである
ホストの背面パネル
電源の条件
UC8523Bは過電圧のレベルIIの規則に従う。作動の電圧は100である| 240V AC電圧は、周波数範囲48である| 66Hzは、作動の電圧115V、最高の消費の流れである230mAである;作動の電圧が230V時、最高の消費の流れは120mAである。
USBポート
USBインターフェイスはUC8523およびPCに接続することができる器械はソフトウェアの監視によって制御することができる標準的な4中心のB-typeインターフェイスであり。
USBの関係ケーブル
USBケーブルの長さは5 m.を超過できない。さもなければ、第三者USBの周辺エクステンダーだけが使用することができる。通常、最高延長長さは50 m.に達することができる。
RS232シリアル ポート
器械のシリアル ポート変数は固定価値に置かれる。コンピュータのシリアル ポート変数設定は器械変数設定に一致させなければならない。
