商品の詳細:
|
| 範囲（dBm）: | 0~45/+5 | -70 | 決断（dB）: | 0.01/0.001 |
|---|---|---|---|
| 口径測定の波長（nm）: | 1270 / 1310/1490の/1550 /1610 nm | 挿入損失（dB）: | ≤1.2 |
| Recalibrationの期間: | 2年 | 操作の温度（°C）: | 0~ +40 |
| ハイライト: | チャネルの減衰器光学力メートル,光学力メートル45dB |
||

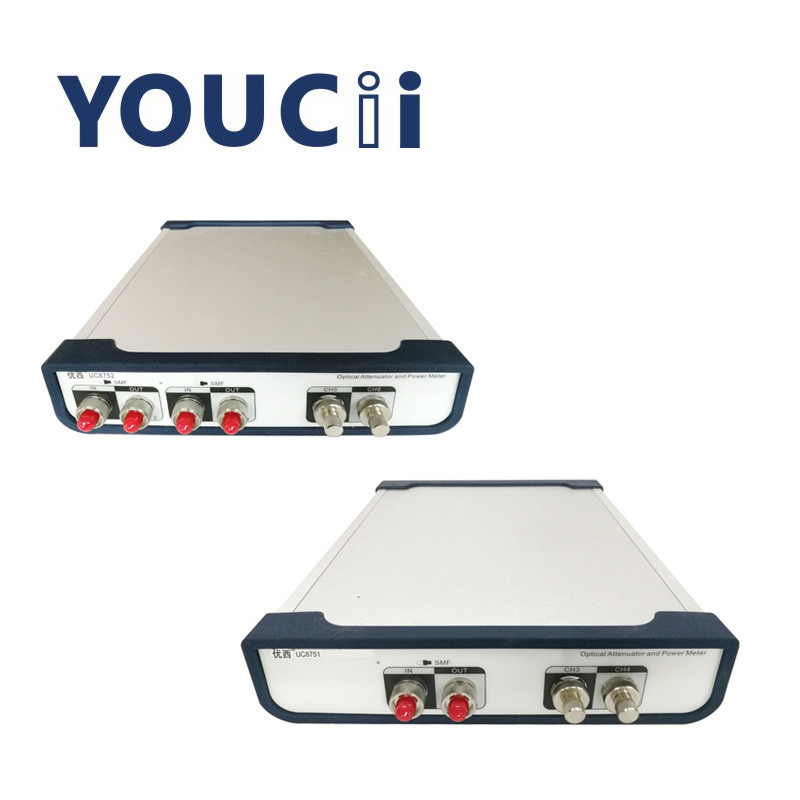

1/2チャネルの減衰器光学力メートルの減少の範囲0~45dB
適用
光学トランシーバーのテスト
光学トランシーバー モジュールの多重チャンネルの間違いの測定では、平行データ測定は実現される;
光学受け入れモジュールの感受性の測定では、平行、速くおよび正確な光学入力は提供される;
光学電力制御の安定性の時間100氏、テスト効率を非常に改善するため。
光学ネットワークの統合されたテスト
ネットワーク伝達性能およびネットワーク管理をテストするために統合した場合およびテストのネットワーク設備。
特徴
速く、減少の正確な設定および光学力、一定の時間:100氏
高精度OPMで造られて安定性および正確さを保障する。
簡単で、直観的なグラフィカル ユーザー インタフェース、多重チャンネルデータ下検分、テスト状態一目で。
指定
| モデル# | UC8751/UC8752 | |
| 操作モード | 減少の設定モード | 電力設定モード |
| 範囲 | 0~45 dB | +5 | -70dBm |
| 決断 | 0.01 dB | 0.001 dB |
| 反復性 |
±0.02 dB （0 | 20 dB） ±0.05 dB （20~40 dB） |
±0.02 dB |
| 口径測定の波長 | 1270 / 1310/1490の/1550 /1610 nm | |
| 繊維のタイプ | 9/125のum単一モード | SMFおよびMMF |
| コネクターのタイプ | FC/UPCのコネクター | FC/SC/LCの選択 |
| 挿入損失 | ≤1.2 dB | |
| 正確さ（光学力の監視によって） |
± 0.02 dB （0 | 20 dB） ±0.05 dB （20~40 dB） |
±0.02 dB |
| モニターPMの時の平均 | 2氏| 1つのs | |
| 演算時間 | 100ms | |
| 減少の転移の速度 | 0.1 | 50 dB/s | |
| リターン・ロス | > 45 dB | |
| 最高の安全な入力パワー | +20dBm | +5dBm |
| Recalibrationの期間 | 2年 | |
| 操作の温度 | 0~ +40℃ | |
| 保管温度 | -30~+80℃ | |
| 力 | 100~240ボルト | |
| 次元 | 235mm W、55mm H、320のmm D | |
| 重量 | 3.0 kg | |
AC電源の条件
器械は過電圧のクラスIIの規則に従う。作動の電圧は、最高の消費の流れが230mAいつであるか100 ~240V AC電圧、周波数範囲48-66Hzの作動の電圧115Vである;作動の電圧230V最も
最高の消費の流れは120mAである。
電源コード
国際的な安全基準に従って、器械は国民の標準に合う3中心の電源コードが装備されている。地上の保護とパワー アウトレットにだけ電源コードのプラグを接続しなさい。
パワー・インジケータ
パワー・インジケータは器械が動力を与えられるときつく。
通信用インタフェースの記述
器械、即ちUSBインターフェイスおよびRS232インターフェイスのバック パネルに2つのCOMポートがある。
USBインターフェイス
USBインターフェイスは器械およびPCに接続することができる器械はソフトウェアの監視によって制御することができる標準的な4中心のB-typeインターフェイスであり。
RS232シリアル ポート
器械のシリアル ポート変数は固定価値に置かれる。コンピュータのシリアル ポート変数設定は器械変数設定に一致させなければならない。
固定変数:
ボード・レート:115,200
ディジットの数:8
点検:どれも
停止数:1
RS232インターフェイス
