商品の詳細:
|
| データ転送速度の範囲（Gbps）: | 0.155~11.3 | 時計の上昇時間（OC-192） （20%~80%） （ps）: | 22.2~33.1 |
|---|---|---|---|
| 時計の落下時間（OC-192） （80%~20%） （ps）: | 23.9~33.7 | 信号の内部損失（mV）は検出する（LOS） （）: | 5 （感受性） ~128 （積み過ぎ） |
| 実用温度（℃）: | -40~85 | ||
| ハイライト: | 司令官クロック修復 モジュール,標準スピード10Gbpsクロック修復 モジュール |
||

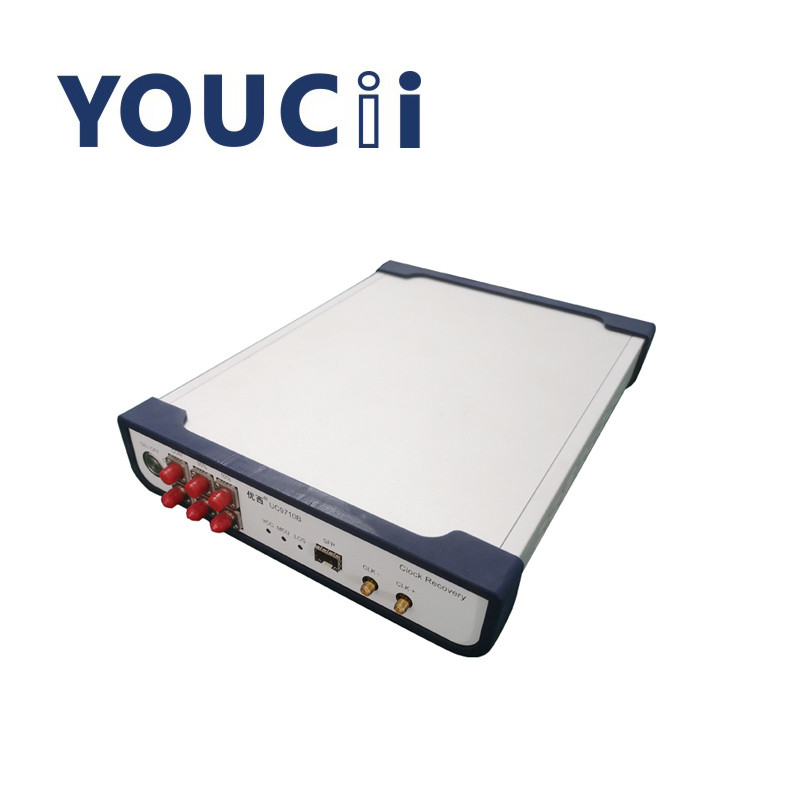

UC9710Bの標準スピード10Gbps司令官クロック修復 モジュールの適応性がある率
UC9710司令官（クロック修復 モジュール）が主に装置の光学目の図表をテストするのに試しのオシロスコープを使用するために時計を誘発しないでテスト環境のクロック修復信号を提供するのに使用されている。典型的な適用はPONの適用の光学ネットワーク設備またはボブ プロダクトのテストである。測光装置自体は周波数分割クロック出力を備えていないので、光学目の図表をテストするとき試しのオシロスコープを誘発する刻時信号を回復することは必要である。
UC9710司令官はSFPのために適している内部に閉じ込めた慣習的なSFP、SFP+、OLT SFPおよび他の光学モジュールをSFPの光学港がある。次にそれは光シグナルを電気的信号に変え、電気的信号の時計を得、出力することを光学モジュールの受電端だけが必要とする。刻時信号はオシロスコープの制動機信号のために主に使用される。この装置は率に自己合わせ、ソフトウェア・コンフィギュレーションを要求しない。
指定
| いいえ。 | 指定 | 最高。 | Min. | 単位。 |
| 1 | データ転送速度の範囲 | 11.3 | 0.155 | Gbps |
| 2 | 波長範囲 | 1600 | 800 | nm |
| 3 | 光学範囲を入れなさい（モジュールの感受性によって定められる） | +3 | -15 | dBm |
| 4 | 出力は電気時計の範囲を回復した | 5.65 / 2.825 | 0.0775/0.03875 | GHz |
| 5 | 出力電気時計の広さ | 600 （典型的な価値） | mVpp | |
| 6 | 時計の上昇時間（OC-192） （20%~80%） | 33.1 | 22.2 | ps |
| 7 | 時計の落下時間（OC-192） （80%~20%） | 33.7 | 23.9 | ps |
| 8 | 出力ジッター（10.3125Gbps） | 1 （典型的な価値） | ps | |
| 9 | クロック周波数（分けられる10.3125Gbpsrate by2/4） | 5.156 / 2.578 | 5.156 / 2.578 | GHz |
| 10 | 信号の内部損失は検出する（LOS） | 128 （積み過ぎ） | 5 （感受性） | mV |
| 11 | 電源電圧（外部電源の入力電圧） | 5.5 | 4 | V |
| 12 | 実用温度 | 85 | -40 | ℃ |
見本抽出のオシロスコープは光学眼状斑および波形をテストするとき、測定された信号と同じ源によって誘発される必要がある。司令官（クロック修復）モジュールは光学目の地図をテストするためにオシロスコープの試しを要求するが使用されたり制動機の時計を提供しないテスト環境で主に。典型的な適用は測定された光学機器自体が周波数分割クロック出力を備えていないので、光学ネットワーク設備の、またはPONの適用のボブ プロダクトのためのテストである。刻時信号は光学眼状斑をテストするとき試しのオシロスコープを誘発するために回復される必要がある。
この司令官は慣習的なSFP、SFP+、OLT SFPおよびSFPで内部に閉じ込められる他の光学モジュールに接続することができるSFPの光学港が装備されている。次に電気的信号に光シグナルを変えるために責任がある、器械のエキスで、電気信号の時計を出力する光学モジュールの受電端だけ必要。刻時信号はオシロスコープの信号を誘発するために主に使用される。
