商品の詳細:
|
| 作動の波長: | 1260 | 1650nm | 挿入損失: | ≤1.2 dB |
|---|---|---|---|
| リターン・ロス: | ≥50dB | 波長の依存した損失: | ≤0.25 |
| 光ファイバーの種類: | SM （9/125UMのpolarization-maintaining繊維） | 港を監視しなさい: | RJ45、RS-232 |
| スイッチ時間: | ≤ 10ms （隣接した順次切換え） | 保管温度: | -40 | + 80C |
| 反復的: | ≤±0.05 dB | ||
| ハイライト: | 1x4デスクトップ光スイッチ、50dB光スイッチ、1650nm波長光スイッチ,50dB Optical Switch,1650nm Wavelength Optical Switch |
||

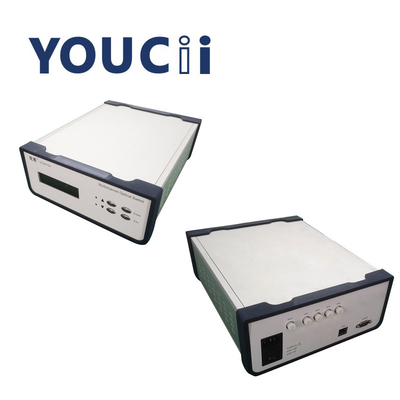

リターン・ロス≥50dBの高いコスト パフォーマンスの1x4デスクトップのオプティカル スイッチ
1x4デスクトップのオプティカル スイッチ
用法
1. 構造の記述
1.1フロント・パネルの記述
フロント・パネル
（1） LCD表示:表示装置の住所、現在のチャネルおよび関連情報。
（2）、▲-キーの上の…;▼--キーの下;入りなさい--キーを確認しなさい;Esc--取り消しキー。
（3）パワー・インジケータPower1、Power2:働く電源を示す。
2. 背面パネル記述
背面パネル
（1） RJ45イーサネット インターフェイス、RS-232シリアル ポート:装置モニタリング データのための通信用インタフェース。
（2）交流電力インターフェイス:装置のためのAC電源の入力インターフェイス。
光学港の記述:装置パネルの入力/出力の港は公共の港である。第1、2、3、および4はそれぞれある。
3. 装置関係の記述
3.1Internal光学道の記述
1 x 4オプティカル スイッチの内部光学道の図式的な図表
指定
|
U84104 |
| 波長 | 1260 | 1650nm |
| テストの波長 | 1310nm/1550 nm |
| 挿入損失 | ≤1.2 dB |
|
≤±0.05 dB |
|
≥50dB |
|
≥55dB |
|
≤0.25 |
| 分極の依存した損失 | ≤0.05 |
| 転換の期間 | ≤ 10ms （隣接した順序スイッチ） |
|
SM （9/125umの光ファイバーを維持する分極） |
|
FC/PC |
|
RJ45、RS-232 |
| 働く電源 | 二重AC:85 | 264ボルト（50/60Hz） |
| 実用温度 | -5 | + 60℃ |
| 保管温度 | -40 | + 80°C |
| シャーシのタイプ |
|
