商品の詳細:
|
| 製品名: | 400G PM4バートのテスター | パターン: | PRBS7、PRBS9、PRBS11 |
|---|---|---|---|
| OEM: | 利用できる | モデル: | UC9264Q |
| PAMサポート率: | 14.0625、26.5625、28.9 GBd。 | 実用温度: | 10 - 50 °C |
| ハイライト: | PM4 BERTテスター、800G BERTテスター,800G BERT Tester |
||
800G PM4バートのテスターのデータ出力の目の図表の横断地点NRZ

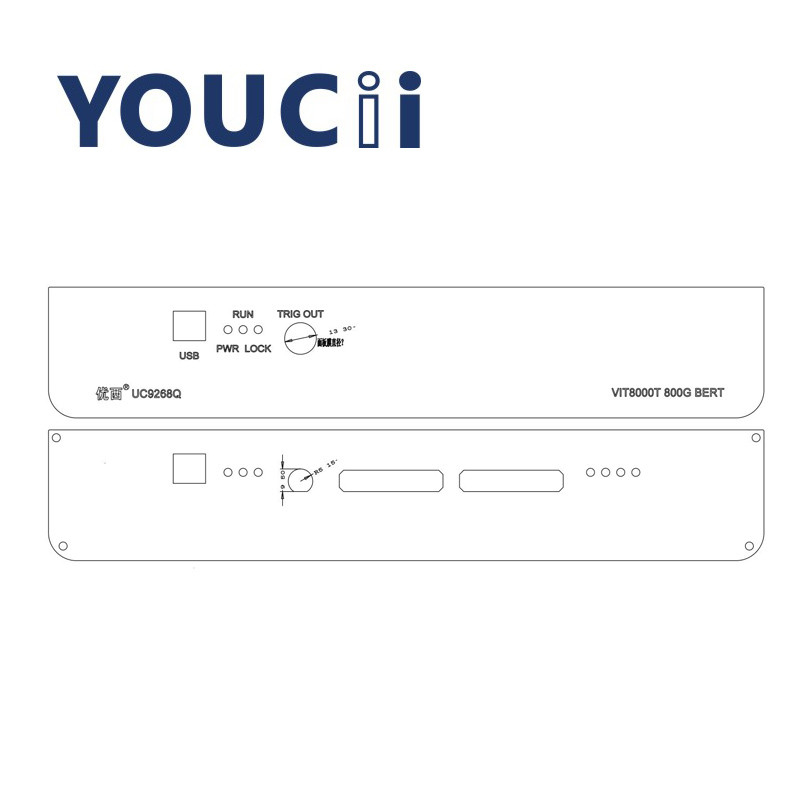

U9268Q 800G PM4バートのテスター
1. 信号符号化技術モード:NRZおよびPAM4信号の間で自由に自動スイッチできるPAM4、およびNRZ。
2. 6.144g、10G、40G、100G、200Gおよび400Gプロダクト、エラー・コード テストをテストするために使用される8つのチャネルの同期出力はまたは8つのチャネルの同期テスト独自にある場合もある。
3. サポート連続的なエラー・コードの検出およびタイミングのエラー・コードの監視、サポートKP4/KR4ハードウェアFEC機能。
4. NRZサポート率:6.144、10.3125、25、25.78125、26.5625、28.05 Gpbs。
5. PAMは14.0625、26.5625、28.9 GBdを支える。
6のNRZサポート コード タイプ:PRBS7、9、10、11、15、23、ユーザー定義PRBS31。
7のPAM4サポート コード タイプ:PRBS11Q、13Q、15Q、20Q、23Q、31Q、49Q、58Q、SSPRQ、JP03A、ユーザー定義JP03B。
8つの周波数分割デフォルト4のクロック周波数は四分の一、1/8 1/16 1/32、1、64、128ポイントより1/頻度を支える。
9. コミュニケーション モード:隠れるUSB。運転者は要求されない。PCの上部のコンピュータ・ソフトウェアは装置とビット誤りのメートルをセットアップし、ビット誤り率をテストするために伝達し合う。
| いいえ。 | 変数 | 分 | タイプ | 最高 | 単位 |
| 1 | 信号の符号化モード | NRZ/PAM4 | |||
| 2 | データ転送速度 | 6.144 | 6.144、10.3125、20,25,25.78125、26.5625、28.05 | 28.05 | Gbps |
| 3 | パターン |
PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、 PRBS23、PRBS31のユーザーPRBS13Q、SSPRQ、JP03A、JP03B。 |
|||
| 4 | 上昇および落下時間（20%に80%） | 14 | 35 | pS | |
| 5 | パターン逆転 | 受電端に信号は自動的に逆転する | |||
| 6 | 信号の出力広さ（片端接地） | 200 | 800 | 1000 | mV |
| 7 | 25Gデータ出力のジッター（RMS） | 500 | 700 | fs | |
| 8 | データ入力および出力インターフェイス | 、ACカップリング差動、50オームのインピーダンス、女性2.92mm SMA | |||
| 9 | 時計 | 0.2 | 6.64 | 13.28 | GHz |
| 10 | 入力感受性をデータ信号（片端接地） | 50 | mVpp | ||
| 11 | データ出力の目の図表の横断地点NRZ | 49 | 50 | 52 | % |
| 12 | PAM4目の高さ（各目の高さ） | 80 | 110 | 200 | mV |
| 13 | PAMの目の図表の直線性 | 0.95 | 0.98 | 1 | |
| 14 | 実用温度 | 10 | 25 | 50 | °C |
