商品の詳細:
|
| 実用温度範囲: | 0~55°C | 電源電圧: | 100~240V |
|---|---|---|---|
| 全体寸法: | 235 x 55 x 320mm | コネクターのタイプ: | SMA |
| 支えられたコード タイプ: | PRBS 2n-1、n=7、9、10、11、15,23、31、20までbits/Ch、ユーザー定義/PRBS 2n-1、n=9、15、31 | 出力インピーダンス: | 100Ohm |
| ハイライト: | 400Gビット誤りのテスター,バートのビット誤りのテスター |
||
高いコスト パフォーマンスの100G/400Gビット間違いのテスター バート
の概観

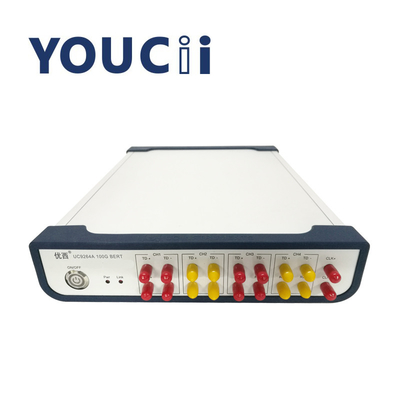

UC9264Aは100Gプロダクト ビット誤りのテスターである。それは光学装置、高速ケーブル、光学モジュールおよび通信システムの開発そして生産のテストで使用することができる。9.953Gbpsから14.5Gbpsおよび25-29Gbpsまで及ぶ多数率を支える。
適用
はいろいろな種類の軽いモジュール（QSFP28 CFP2、CFP4、SFP28、SFP +、QSFP +、CFP）および間違いテスト サブシステムに適用する
はいろいろな種類の活動的な、受動ケーブル、活動的な繊維のberテストのために適している
は10Gのための信号の源、100Gテスト プラットホームとして機能する
特徴
は9.953Gbpsから14.5Gbpsまで、および29Gbpsまで25を及ぶ率支える
は4つのプログラム可能なコード発電機および50セントの誤り検出器を統合する。
の内部統合されたクロック・モジュール;
ビット誤りの探知器の統合されたクロック修復の単位;
指定
| モデル | 分 | モデル | 最高 | 単位 | ノート |
| 概要変数 | |||||
| 電源電圧 | 100 | 220 | 240 | V | 交流（AC）、50-60HZ |
| パワー消費量 | 20 | W | |||
| 働く温度 | 0 | 55 | ℃ | ||
| サイズ | 235 x 55 x 320 | mm | |||
| ビット誤りの探知器（ED） | |||||
| 入力レベルの範囲 | 100 | — | 1200 | mVppd | 差動入力、ACカップリング |
| 入れられた率の範囲 | 9.953 | — | 29 | Gbps | |
| 100 | オーム | 相違 | |||
| コネクターのタイプ | SMA | 相違、フロント・パネル | |||
| 支えられたコード タイプ | PRBS 2n-1、n=7、9、10、11、15,23、31、ユーザー定義20までbits/Ch | 率9.953~14.5Gbps | |||
| PRBS 2n-1、n=9、15、31 | 率25~29Gbps | ||||
| プログラム可能なコード発電機（PPG） | |||||
| 出力レベルの範囲 | 200 | — | 1100 | mVppd | 差動、交互になるカップリング |
| 生産率の範囲 | 9.953 | — | 29 | Gbps | 9.953~14.5/25~29Gbps |
| 出力インピーダンス | 100 | オーム | 差動 | ||
AC電源の条件
器械は過電圧のクラスIIの規則に従う。作動の電圧は、最高の消費の流れが230mAいつであるか100 ~240V AC電圧、周波数範囲48-66Hzの作動の電圧115Vである;作動の電圧230V最も
最高の消費の流れは120mAである。
電源コード
国際的な安全基準に従って、器械は国民の標準に合う3中心の電源コードが装備されている。地上の保護とパワー アウトレットにだけ電源コードのプラグを接続しなさい。
パワー・インジケータ
パワー・インジケータは器械が動力を与えられるときつく。
通信用インタフェースの記述
器械、即ちUSBインターフェイスおよびRS232インターフェイスのバック パネルに2つのCOMポートがある。
USBインターフェイス
USBインターフェイスは器械およびPCに接続することができる器械はソフトウェアの監視によって制御することができる標準的な4中心のB-typeインターフェイスであり。
