多チャネルが付いている4Ch 8CHの可変的な光学減衰器

多重チャンネルの任意の4Chか8CH可変的な光学減衰器

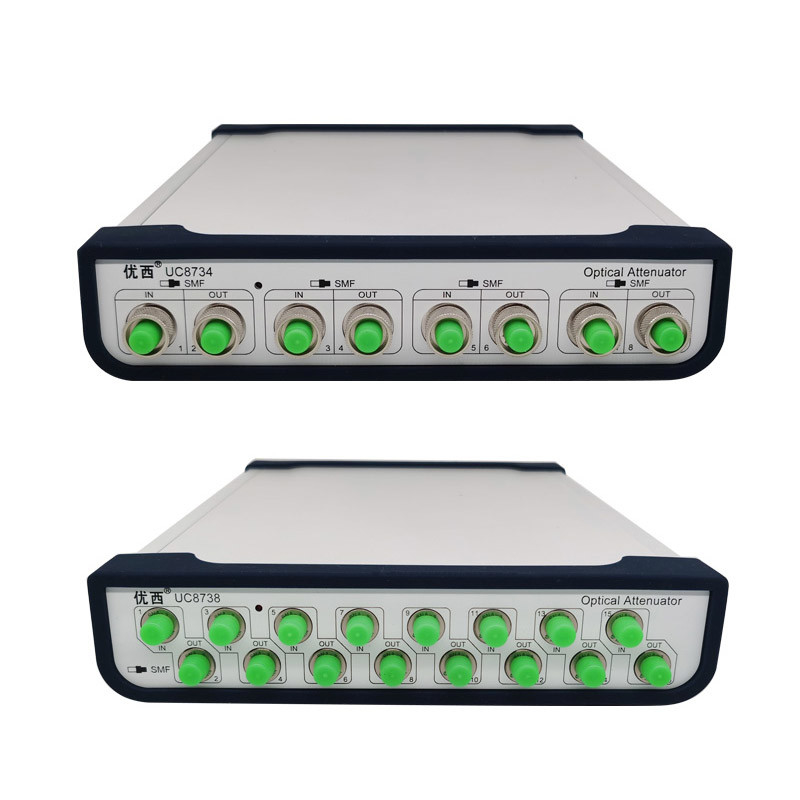

UC8734/8 4/8チャネルの光学的に制御の光学減衰器

指定

AC電源の条件

   器械は過電圧のクラスIIの規則に従う。作動の電圧は、最高の消費の流れが230mAいつであるか100 ~240V AC電圧、周波数範囲48-66Hzの作動の電圧115Vである;作動の電圧230V最も
最高の消費の流れは120mAである。

電源コード

    国際的な安全基準に従って、器械は国民の標準に合う3中心の電源コードが装備されている。地上の保護とパワー アウトレットにだけ電源コードのプラグを接続しなさい。

パワー・インジケータ

   パワー・インジケータは器械が動力を与えられるときつく。

通信用インタフェースの記述

   器械、即ちUSBインターフェイスおよびRS232インターフェイスのバック パネルに2つのCOMポートがある。

USBインターフェイス

   USBインターフェイスは器械およびPCに接続することができる器械はソフトウェアの監視によって制御することができる標準的な4中心のB-typeインターフェイスであり。

RS232シリアル ポート

  器械のシリアル ポート変数は固定価値に置かれる。コンピュータのシリアル ポート変数設定は器械変数設定に一致させなければならない。

固定変数:
ボード・レート:115,200
ディジットの数:8
点検:どれも
停止数:1

RS232インターフェイス

LANインターフェイス

                                            働くモード:UDPサーバー モード

光学出力/入力インターフェイス

   レーザー信号の出力のための光ファイバーのコネクター インターフェイス。選り抜きFC/PCまたはFC/APCのコネクターおよびラベルの指示に従うSMFまたはMMF繊維のタイプ。

同期出力出口

   SMAのコネクター。光源モジュールがスキャンしているとき、同期出力出口は制動機のパルス信号を出力する。

製品の機能:

   光減衰および光学出力はすぐにそして正確に置くことができ光学電力制御の安定時は100氏よりより少しである。
多くの測定の時間を節約する多重チャンネルの減衰器は、多数の港同時に測定される同時に置かれる;
作り付けの高精度光学力メートルは力の監視の安定性そして正確さを保障する;
簡単な操作、直観的なグラフィカル ユーザー インタフェース、多重チャンネルデータ下検分同時に、テスト状態一目で;
小型、密集した構造。多数装置はチャネルの数を拡大する滝のように落ちる使用のためにカスタマイズすることができる。
