蝶特別な波長波長可変レーザーの源の安定性が高い± 2nm

蝶特別な波長のレーザー ソースの安定性が高い± 2nm

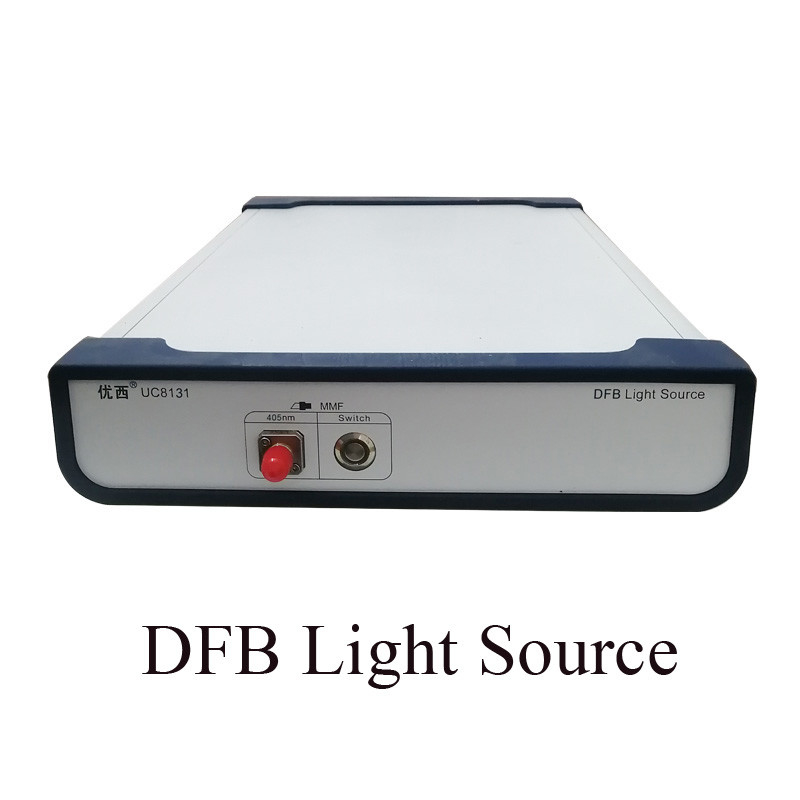

UC8131特別な波長のレーザー ソース

私達は述べた
UC812n/UC813nの多重チャンネルのレーザー ソースはWDM CWDM装置に、高精度WDM装置、光学導波管の格子の配列AWG装置、平面の光学導波管PLC装置、光学アンプEDFAおよび他の一般的なファイバ・オプティックスの測定および適用使用することができる。特に、それはカプラーおよび平面の光学導波管のPLCSの大量生産そして検出のために適している。
特別なポイント
UC812n/UC813nの多重チャンネルのレーザー ソースに高出力の安定性、小型、速い開始の特徴が等ある。光源装置は固定波長の光源の出力信号のマルチ チャネルを提供できる。広州のyouxiはまた850、980、1250,1270をカスタマイズできる…1610,1625 nmおよび2の組合せまたは4またはより多くの波長の光源のequipmen。

プロダクト インターフェイス記述

器械の前部

器械の背部

電源の条件
器械は過電圧のクラスIIの規則に従う。作動の電圧は100である| 240V AC電圧は、周波数範囲48である| 66Hzは、作動の電圧115V、最高の消費の流れである230mAである;作動の電圧が230V時、最高の消費の流れは120mAである。

通信用インタフェースの記述
器械、即ちUSBおよびRS232インターフェイスのバック パネルに2つのCOMポートがある。

USBインターフェイス
USBインターフェイスは器械およびPCに接続することができる器械はソフトウェアの監視によって制御することができる標準的な4中心のB-typeインターフェイスであり。

RS232インターフェイス
器械のシリアル ポート変数は固定価値に置かれる。コンピュータのシリアル ポート変数設定は器械変数設定に一致させなければならない。

光源の出力インターフェイス
レーザー信号の出力のための光源のコネクター インターフェイス。計器板の繊維のタイプ ラベルに従う選り抜きFC/PCまたはFC/APCのコネクターそしてSMFまたはMMF繊維。
波長の注釈は対応するチャネルの波長の価値を表示する。

チャネル スイッチ ボタン
器械が動力を与えられた後、チャネル スイッチ ボタンの電源スイッチそして表示燈の回転は点滅し始める。現時点で、器械は自己診断の州を書き入れ、自己テストが完了した後チャネルの表示燈は出かける。
オペレータは必須の波長に従って対応するチャネルの港を、スイッチ・ボタンに軽く触れるために選ぶべきで、表示燈をつける。チャネルのスイッチ・ボタンが安定していればついていれば、対応するチャネルのレーザーが始動し、使用することができることを意味する。
