商品の詳細:
|
| 操作モード: | 電力設定モード | 決断: | 0.001 dB |
|---|---|---|---|
| 口径測定の波長: | 1270 / 1310/1490の/1550 /1610 nm | 繊維のタイプ: | SMFおよびMMF |
| モニターPMの時の平均: | 2氏| 1つのs | 正確さ（光学電力制御と）: | ±0.02 dB |
| 最高の安全な入力パワー: | +5dBm | 操作の温度: | 0~ +40℃ |
| 保管温度: | -30~+80℃ | ||
| ハイライト: | 1台のチャネルの可変的な光学減衰器,70dBm可変的な光学減衰器 |
||
1/2チャネルの光学減衰器および力メートルの範囲+5 | -70dBm

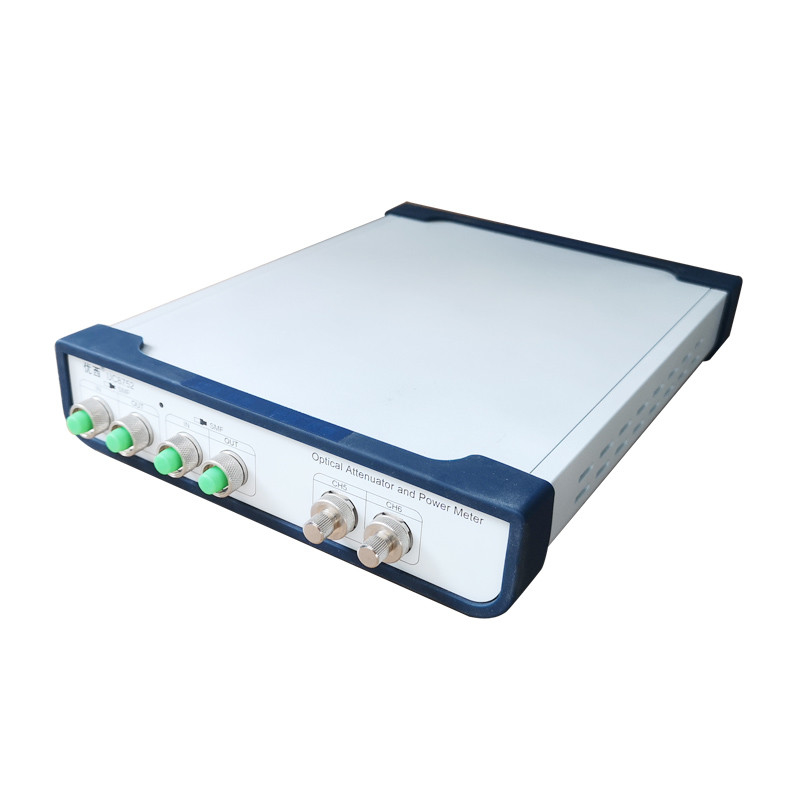

UC8752 2チャネルの光学減衰器および力メートル
製品の機能:
光減衰および光学出力はすぐにそして正確に置くことができ光学電力制御の安定時は100氏よりより少しである。
多くの測定の時間を節約する多重チャンネルの減衰器は、多数の港同時に測定される同時に置かれる;
作り付けの高精度光学力メートルは力の監視の安定性そして正確さを保障する;簡単な操作、直観的なグラフィカル ユーザー インタフェース、多重チャンネルデータ下検分同時に、テスト状態一目で;
プロダクト インターフェイス記述
器械の前部
注:CH1-CH2およびCH3-CH4は光学減衰器、CH5でありCH6は力メートルである
器械の背部
電源の条件
UC8752は重圧のクラスIIの規則に従う。作動の電圧は100~ 240V AC電圧、周波数範囲48-66Hzの115Vの作動の電圧、最高の消費の流れである230mAである;作動の電圧230Vは、最高の消費の流れ120mAである。
パワー・インジケータ
パワー・インジケータは器械が動力を与えられるときつく。
通信用インタフェースの記述
UC8752光学衰退および光学力メートルはUSBポートおよびUSBポートRS232インターフェイスである背面パネルの2つのCOMポートを備えている。
USBインターフェイス
USBインターフェイスはUC8752およびPCに接続することができる器械はソフトウェアの監視によって制御することができる標準的な4中心のB-typeインターフェイスであり。
RS232インターフェイス ピン定義
RS232はケーブルに接続される
RS232関係ケーブルのコネクタ ピンの定義:
| DB9プラグ | DB9ピン | ||
| PIN | ノート | PIN | ノート |
| 2 | 受け取られたデータ | 2 | データを送信しなさい |
| 3 | データを送信しなさい | 3 | 受け取られたデータ |
| 5 | 信号用接地 | 5 | 信号用接地 |
