商品の詳細:
|
| 装置パッケージ: | 蝶 | コネクターのタイプ: | FC/APC （他のアダプターはカスタマイズすることができる） |
|---|---|---|---|
| Bandwidth@3 dB: | < 0.1 nm | Bandwidth@20 dB: | < 0.5 nm |
| SMSR: | > 45 dB （1270nm等） | 任意波長: | 1305/1308 |
| ハイライト: | プログラム管理されたデスクトップの光学減衰器,1.8dBデスクトップの光学減衰器 |
||
プログラム管理された光学減衰器の挿入損失1.8dB Accuracy0.1dB
UC8130多重チャンネルDFBのレーザー ソース
UC8310/UC8320デスクトップの光学減衰器は高精度、広い範囲光学力の減少の器械である。より大きいSNRおよびより速い応答の速度がある、採用され0-60 dBの大きく、連続的で調整可能な動的減少の範囲に達することができる新しいデータ収集および処理方法は。
UC8310/UC8320デスクトップの光学減衰器はDWDMシステムでバランスをとり、力のバランスをとり、利益斜面、そして力の調節、またAWG及びPLCの部品、光学アンプおよび他の一般的な光ファイバーの光学測定、そして適用チャネルのために主に使用される。
UC8310を一例として取りなさい:
ユーザ・インタフェースの記述

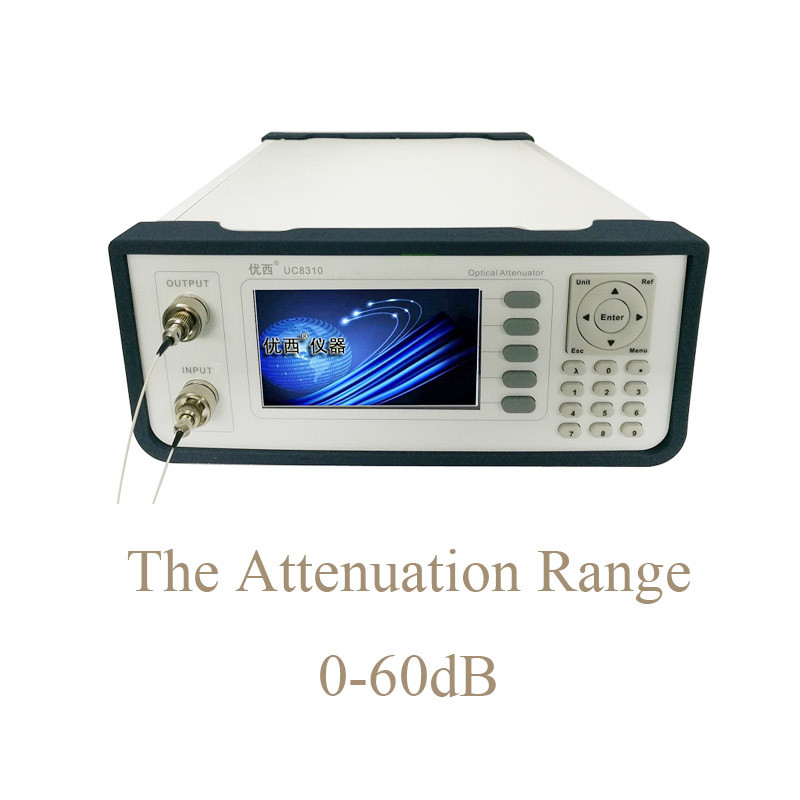

ホストの正面図
光学出力ポートおよび光学投入口はFC/PCの港である。UC8310を一例として取りなさい:
電源の条件
UC8310/UC8320 benchtopの光学減衰器は過電圧のクラスIIの規則に従う。作動の電圧は100である| 240V AC電圧は、周波数範囲48である| 66Hzは、作動の電圧115V、最高の消費の流れである230mAである;作動の電圧が230V時、最高の消費の流れは120mAである。
送電線の条件
国際的な安全基準に従って、器械は国民の標準に合う3中心の電源コードが装備されている。地上の保護と電力ソケットにだけ送電線を接続しなさい。
通信用インタフェース
USBポート
USBインターフェイスはUC8310/UC8320およびPCに接続することができる器械はソフトウェアの監視によって制御することができる標準的な4中心のB-typeインターフェイスであり。
USBの関係ケーブル
USBケーブルの長さは5 m.を超過できない。さもなければ、第三者USBの周辺エクステンダーだけが使用することができる。通常、最高延長長さは50 m.に達することができる。
RS232シリアル ポート
器械のシリアル ポート変数は固定価値に置かれる。コンピュータのシリアル ポート変数設定は器械変数設定に一致させなければならない。
RS232インターフェイス ピン定義
RS232はケーブルに接続される
RS232関係ケーブルのコネクタ ピンの定義:
| DB9プラグ | DB9ピン | ||
| PIN | ノート | PIN | ノート |
|
2 |
受け取られたデータ | 2 | データを送信しなさい |
| 3 | データを送信しなさい | 3 | 受け取られたデータ |
| 5 | 信号用接地 | 5 | 信号用接地 |
注:シリアル ポート コミュニケーションのため、ケーブルを接続する使用ヌル モデム。
