商品の詳細:
|
| データレート: | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5 、9.953、10.00、10.3125、10.52、10.709、 | タイプ: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| 信号の出力広さ（片端接地）: | 800 | データ出力ジッター: | 1.5 (以下10.3125G) |
| 時計の出力: | 156.25 | 入力感受性をデータ信号（片端接地）: | 0.1 |
| データ出力アイマップ交差点: | 52 | ||
| ハイライト: | 15G フルレート BERT,2チャネルフルレート BERT,10G標準スピードのバート |
||

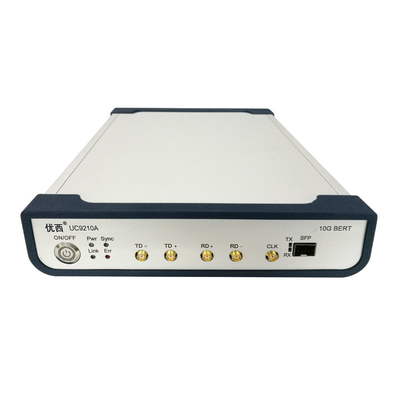

10G フルレート BERT サポート 622M-15G 電気1口ダブルチャネル
| ノーP | アラメーター | ミニ | タイプ | マックス | ユニット |
| 1 | データ率 | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8. 59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbit/s |
| 2 | タイプ | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 | 昇降時間 (20%~80%) | 18 | 23 | ps | |
| 4 | タイプ逆転 | 信号の送信と受信の逆転をサポートする | |||
| 5 | シグナル出力幅 (単端) | 200 | 800 | 1000 | mV |
| 6 | データ出力ジッター (RMS) | 1.5 ((10.3125G下) | ps | ||
| 7 | データ入力と出力インターフェース | 差点,ACコップリング,50オムのインピーデンス,SMA | |||
| 8 | 時計の出力 | 100 | 156.25 | 156.25 | メガHz |
| 9 | データ信号入力感度 (単端) | 0.1 | Vpp | ||
| 10 | データ出力アイマップ交差点 | 50 | 52 | 54 | % |
| 11 | 作業温度 | 10 | 25 | 50 | °C |
性能特性
SFP オプティカルチャネルと電気チャネルが1つ 2つのチャネルが同期入力と出力 エラーコードテストは独立できます
連続エラー検出とタイミングエラー検出をサポートする.
622Mから11.7Gbpsまでのフルレートをサポートする.
サポートコードタイプ:PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31
光学チャンネルと電気チャンネルは1つの時計を共有し 2つのチャンネルは時計同期です
通信モード USB HID または USB-COM
コードエラーメーターは,次の主な特徴と機能を有します.
1高精度測定: 4チャネルエラーメーターは,リアルタイムでビットエラー率を正確に測定するために精度クロックとサンプリング技術を使用します.
2. 表示および分析機能: ビットエラーレート測定結果は,ディスプレイ画面またはデジタルディスプレイを通じてリアルタイムで表示できます.誤差メーターのいくつかの高度なモデルもデータ記録を持っていますグラフ表示とデータ分析機能により,測定結果をさらに分析し評価することが便利です.
