商品の詳細:
|
| 装置パッケージ: | Butterfly/TO | 波長: | L2 （1295.56/1300.05/…） |
|---|---|---|---|
| 帯域幅@3 dB: | < 0.1 nm | 帯域幅@20 dB: | < 0.5 nm |
| 出力電力安定性（15min）: | ≤±0.01 dB | SMSR: | > 40 dB |
| ハイライト: | 多重チャンネル波長可変レーザーの源UC,LanWDMの光源1.0nm,0.01dB波長可変レーザーの源 |
||

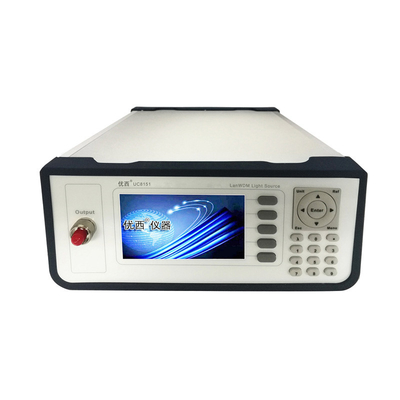

U8151/8154多チャンネルLANWDM光源 波長精度 1.0nm 安定性 0.01dB
LANWDM光源はWDMCWDMデバイス,高精度WDMDWDMデバイス,AWGデバイス,平面光波導PLCデバイスに使用できる.オプティカルアンプ EDFAおよび他の一般的光ファイバー・オプティックの測定および適用, 特に,コップラーと平面光波導PLC部品の量産検査に適しています.
概要すると,表の形で説明されている異なる製品モデルの仕様は以下のとおりに分けられる.
| モデルと補足語 | 8154-L1TP | 8154-L1BP | 8154-L2BP | 8154-L2BV | 8151-L1TP | 8151-L2BP | 8151-L2BV |
| 波長L1 (((1271 / 91/...) | √ | √ | √ | ||||
| 波長L2 ((1295 / 00/...) | √ | √ | √ | √ | |||
| 同軸装置のパッケージ | √ | √ | |||||
| バタフライ装置のパッケージ | √ | √ | √ | √ | √ | ||
| 4つの波長が4つの出力チャンネルに分かれています | √ | √ | √ | √ | |||
|
4つの波長と4つの出力 |
√ | √ | √ | ||||
|
4つの波長に等しい出力 |
√ | √ | √ | √ | √ | ||
|
4つの波長電源調節可能出力 |
√ | √ |
仕様
| モデル | 8154-L1TP/8151-L1TP | 8154-L1BP/V/ 8151-L1BP/V | 8154-L2BP/V/8151-L2BP/V | |
| 装置のパッケージ | TO について | バタフライ | ||
| 波長 | L1 ((1271/1291/1311/1331) について | L2 ((1295.56/1300.05/...) | ||
| 波長精度 | ± 1.0 nm | ±0.5 nm | ||
| 出力 | ≥1.0mW | ≥ 8.0mW | ||
| コネクタタイプ | FC/APC (他のアダプタはカスタマイズできます) | |||
| 帯域幅 @3 dB | < 0.1 nm | |||
| 帯域幅 @20 dB | <0.5 nm | |||
|
輸出電力の安定性 (15分) |
≤±0.01 dB | |||
|
輸出電力の安定性 (8時間) |
≤±0.05 dB | ≤±0.03 dB | ||
| SMSR | > 40 dB | |||
| オペレーション Temp | 0 〜 +40 °C | |||
| 貯蔵温度 | -30°C+80°C | |||
| サイズ | 1U: 235mm W, 55mm H, 320mm D | 2U: 245mm W, 105mm H, 320mm D | ||
| 体重 | 3.0kg | |||
注記: 1U・シャシは一般的に4方向の等功率出力に使用され,2U・シャシは一般的に4対1と調節可能な出力出力に使用される.
LAN WDM 光源の基本概念:
1波長点から:波長は L1:1271/1291/1311/1331 nm と L2 として定義されます.1295.56/1300.05/1304.58/1309.14 nm. 他の波長組み合わせは L3,L4...
2光を発する装置の包装形態から,最初のグループL1に,同軸装置と蝶装置の包装があり,第2グループL2に分けることができます.一般に蝶の装置のパッケージです同軸パケットデバイスをUC8154-T (TO) と定義し,バタフライパケットデバイスをUC8154-B (バタフライ) と命名します.

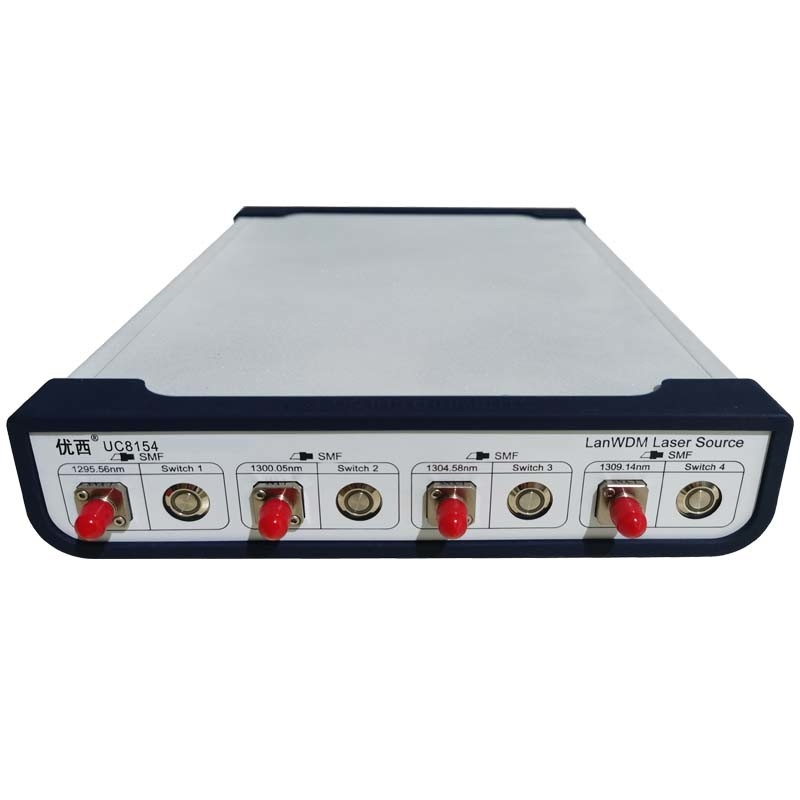

34つの波長出力から, 4つの波長出力と 4つの波長四方向出力に分けます.UC8154 と UC8151 と定義します.
